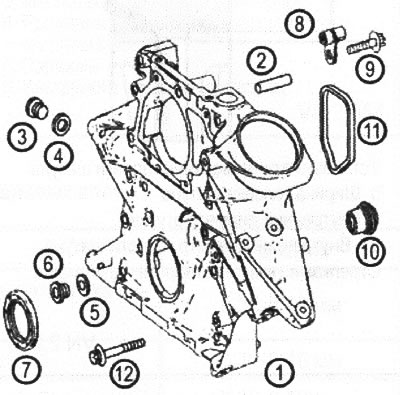

VN 2.092
1. Передня кришка (А 646 010 09 33)
2. Центруюча втулка (А 611 997 00 10)
3. Гвинтова заглушка
4. Кільце ущільнювача
5. Кільце ущільнювача
6. Гвинт M10х1
7. Кільце ущільнювача
8. Масляна форсунка для змащення ланцюга та приводних механізмів (А 646 180 01 43)
9. Гвинт М6х19.001
10. Клапан скидання тиску
11. Прокладання відсікового клапана
12. Гвинт кріплення передньої кришки до блоку циліндрів М8х60.10 штук (20 Нм)
12. Гвинт кріплення передньої кришки та насоса ОЖ до блоку циліндрів М8х80.3 штуки (20 Нм)
12. Гвинт кріплення передньої кришки та насоса ОЖ до блоку циліндрів М8 х 90. 1 штука (20 Нм)
Вказівки щодо нанесення герметика на передню кришку блоку циліндрів
Лінія нанесення герметика на кришку картера ГРМ. Напірні масляні канали до блоку циліндрів двигуна не можна ущільнювати, тому що в іншому випадку герметик у цих місцях захоплюється потоком олії та закупорює отвори для подачі олії.
Увага: поверхня, що ущільнюється, повинна бути повністю очищена. Герметик дозволяється наносити тільки вздовж зазначених ліній у формі валика завтовшки 2,0 мм (±0,5) мм.
Валик герметика не можна розмазувати.
Кришку картера ГРМ необхідно встановити протягом 10 хвилин після нанесення валика герметика.

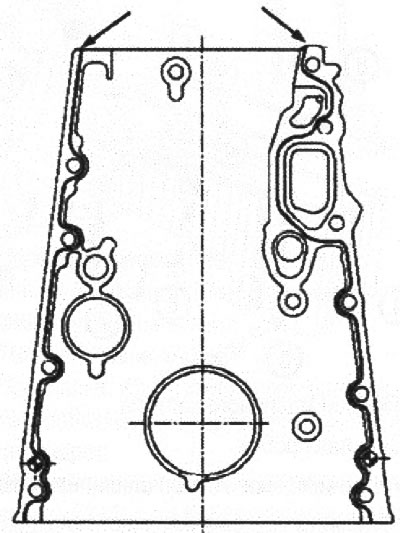

VN 2.093
Лінія нанесення герметика на кришку картера ГРМ
