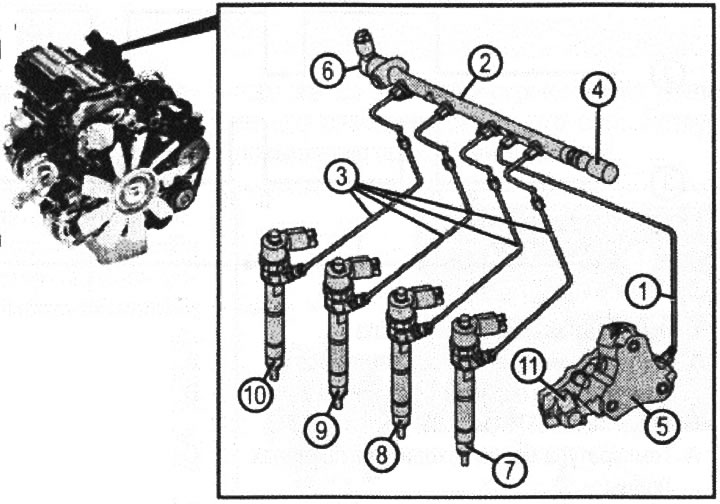

VN 9.027 1. Трубка високого тиску, що подає паливо до ТКВС; 2. ТКВС; 3. Паливні трубки високого тиску, що подають паливо з ТКВС до форсунок; 4. Датчик тиску палива в ТКВС; 5. ТНВД; 6. Клапан регулювання тиску в ТКВС; 7. Паливна форсунка 1-го циліндра; 8. Паливна форсунка 1-го циліндра; 9. Паливна форсунка 1-го циліндра; 10. Паливна форсунка 1-го циліндра; 11. Клапан регулювання кількості палива, що подається
Момент затягування датчика тиску в різьбовому отворі ТКВС: 20-22 Нм
Призначення
Вимірювання поточного значення тиску в ТКВС і передача сигналу блок управління двигуном.
Конструкція
Датчик тиску палива в ТКВС містить діафрагму, виготовлену з високоміцної пружинної сталі та з'єднану з напівпровідниковим (полікристалічний кремній) тензометричним датчиком.
Функціонування
Датчик тиску палива ТКВС вимірює поточне значення тиску ТКВС і передає сигнал у вигляді пропорційного тиску напруги в блок управління двигуном N3/9.
З сигналу датчика блок управління двигуном виробляє керуючий сигнал, переданий клапану регулювання тиску ТКВД.
