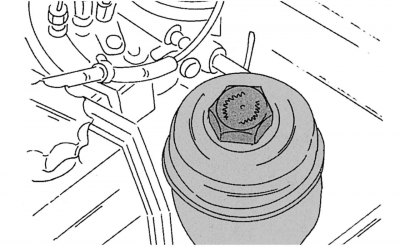

Мал. 128. Розташування масляного фільтра на двигуні 2,3 літри
Мал. 129. Деталі масляного фільтра (двигун 2,9 л): 1 - фільтруючий елемент; 2 - кришка корпусу фільтра; 3 - ущільнювальна прокладка; 4 - кільця ущільнювачів масляного фільтра (2 шт.); 5 - болт кріплення корпусу фільтра; 6 - болт зливного отвору; 7 - кільце ущільнювача; 8 - корпус фільтра
На рис. 128 показано розташування фільтра двигуна об'ємом 2,3 л. Пристрій фільтра показано на рис. 129. Зняття та встановлення необхідно виконувати в наступному порядку:
- відвернути масляний фільтр. Для цього відвернути гвинт на кришці у верхній частині фільтра (див. рис. 128) і вийняти фільтруючий елемент. Дати злитися олії в корпус фільтра;
- остаточно вийняти фільтруючий елемент із корпусу та зняти прокладку. Зняти також маленькі кільця ущільнювачів;
- вставити новий елемент, що фільтрує, з новими прокладками, загорнути кришку фільтра і затягнути її. Звернути увагу на правильне встановлення ущільнювальних прокладок;
- перевірити рівень масла, якщо замінювався лише фільтруючий елемент. У разі потреби залити олію у двигун;
- пустити двигун і дати йому працювати. Після зупинки перевірити двигун на відсутність течій олії.
