Моделі Кабріолет
Панелі обробки бічних вікон

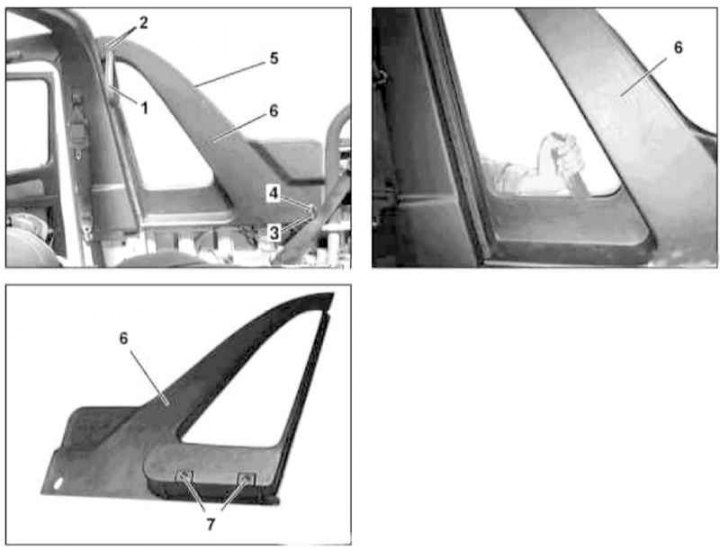

Деталі установки панелі обробки бокового скла на моделях Кабріолет
1 - Кріпильна петля; 2 - Болти; 3 - Опора вітровідбійника; 4 - Гвинти; 5 – Протектор; 6 - Оздоблювальна панель; 7 - Фіксатори
1. Відкрийте відкидний верх.
2. Зніміть бічне скло (див. Розділ Зняття та встановлення елементів скління кузова).
3. Викрутіть гвинти (2) і зніміть петлю кріплення (1).
4. Викрутіть гвинти (4) і зніміть опору вітровідбійника (3).
5. Зніміть протектор (5).
6. Відпустіть два фіксатори (7) та зніміть оздоблювальну панель (6).
7. Установка проводиться у зворотному порядку.
Бічні панелі

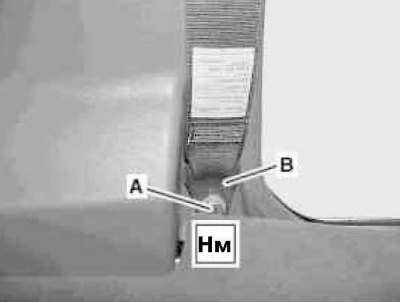

Деталі установки бічних панелей обробки салону на моделях Кабріолет (1 із 3)
А - Гвинт нижнього анкера ременя безпеки; В - Нижній анкер ременя безпеки

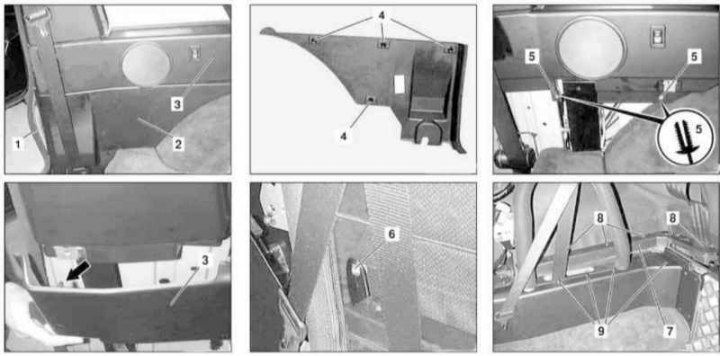

Деталі установки бічних панелей обробки салону на моделях Кабріолет (2 з 3)
1 – Протектор; 2 - Нижня бічна панель обробки; 3 – Верхня бічна панель обробки; 4, стрілки – Фіксатори; 5 - Заклепки; 6 – Гайка; 7 - Несуча рама відкидного верху; 8 - Гвинти; 9 - Опори вітровідбійника

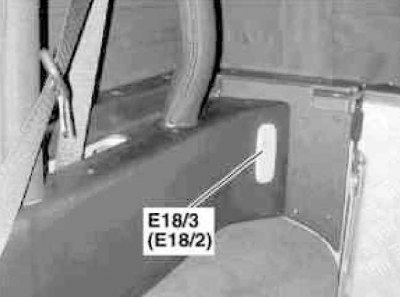

Деталі установки бічних панелей обробки салону на моделях Кабріолет (3 з 3)
Е18/2 - Лівий ліхтар освітлення багажного відділення; Е18/3 - Правий ліхтар освітлення багажного відділення
1. Зніміть панелі обробки бічного вікна (див. вище).
2. Зніміть протектор (1) у районі стійки Ст.
3. Відпустіть три фіксатори (4) і відокремте нижню бічну обробну панель (2) від верхньої (3).
4. Зніміть лицювальну накладку та викрутіть болт (А) нижнього анкера (У) ременя безпеки.
5. Відпустіть фіксатор (4) і, подавши вгору, зніміть нижню бічну обробну панель (2).
6. Видаліть заклепку (5).
7. Зніміть кришку багажного відділення з вітровідбійником.
8. Віддайте гайку (6) відкидного верху.
9. Зніміть декоративні накладки та викрутіть гвинти (8) з метою ослаблення рами (7) на віконній полиці.
10. Зніміть опори (9) вітровідбійника (по три з кожного боку).
11. Від'єднайте електропроводку від ліхтаря освітлення багажного відділення (Е18/2 або Е18/3).
12. Відпустіть фіксатори (стрілки) і вивільніть верхню панель обробки (3).
13. На моделях відповідної комплектації (код Е08) від'єднайте електропроводку від гучномовця.
14. На моделях відповідної комплектації (код Н11) від'єднайте електропроводку обігріву заднього сидіння.
15. Зніміть панель вгору (3).
16. Установка провадиться у зворотному порядку.
Моделі Універсал
Бічні панелі

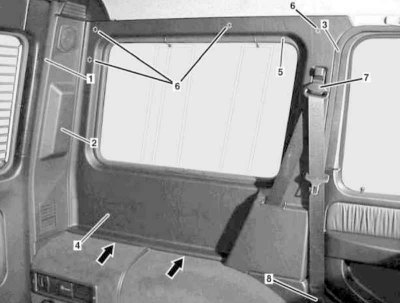

Деталі установки бічних панелей обробки салону на моделях Універсал
1 – Протектор; 2 - Панель обробки задньої стійки; 3 - Дверний ущільнювач; 4 - Бічна обробна панель; 5 - Гумова віконна рама; 6 – Фіксатори; 7 - Напрямна скоба верхнього анкера ременя безпеки; 8 - Нижній анкер ременя безпеки
1. Відокремте від оздоблювальної панелі (2) протектор (1).
2. Зніміть панель обробки (2) (див. Розділ Зняття та встановлення панелей обробки кузовних стійок), - не забудьте роз'єднати роз'єм електропроводки гучномовця.
3. Вивільніть гумовий ущільнювач (3) в районі установки бічної обробки панелі (4).
4. Викрутіть болти анкерних вузлів (7 та 8) ременя безпеки.
5. Зніміть бічну обробну панель (4).
6. Установка проводиться у зворотному порядку, - простежте за правильністю посадки нижнього краю панелі (стрілки).
Верхня задня панель

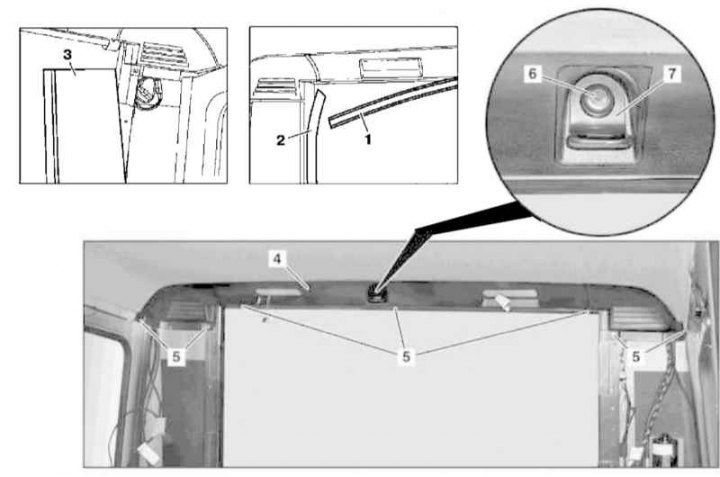

Деталі установки верхньої задньої панелі обробки на моделях Універсал
1, 2 – Протектори; 3 - Панель обробки задньої стійки; 4 - Верхня задня обробна панель; 5 - Гвинти; 6 - Кришка; 7 - Вушко
1. Зніміть панелі обробки задніх стійок (3) (див. Розділ Зняття та встановлення панелей обробки кузовних стійок).
2. Зніміть задні салонні світильники (див. Розділ Бортове електроустаткування).
3. На моделях відповідної комплектації (код SD0) виверніть розташований під декоративною кришкою (6) гвинт і зніміть верхній вушок фіксації дитячого сидіння ISOFIX.
4. Викрутіть гвинти (5) і демонтуйте задню верхню панель обробки (4), акуратно знявши її з напрямних опор стельової оббивки
5. Установка проводиться у зворотному порядку.
6. На закінчення переконайтесь у справності функціонування салонних світильників та (при відповідній комплектації) сигнального пристрою BA.
