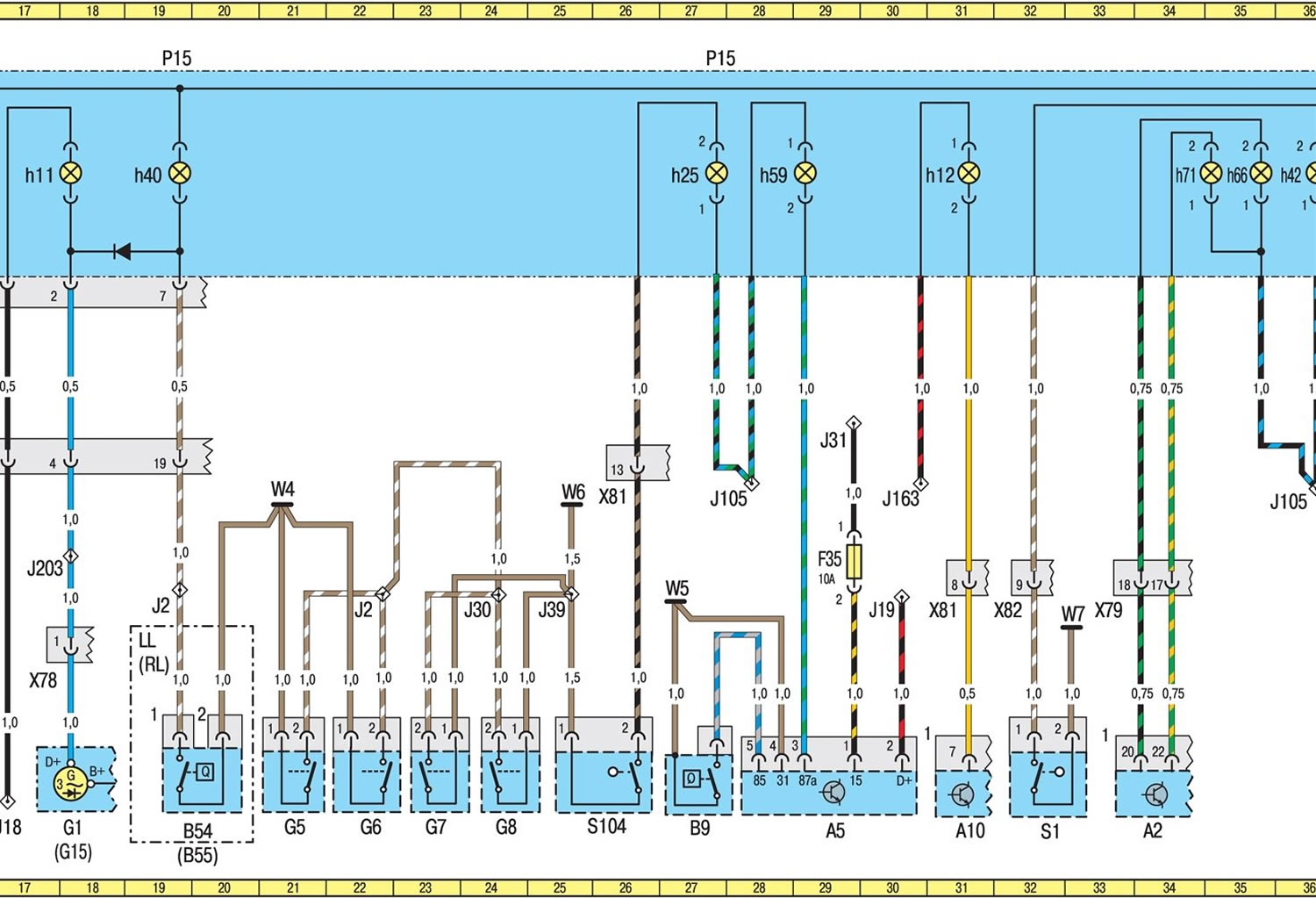

Műszercsoport elektronikus fordulatszámmérővel
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
| A1 | ECU tempomat | 71L |
| A2 | Hidromodulátor vezérlőegységgel | 33L |
| A5 | ECU olajszint mérő | 29L |
| A6 | ECU AGR rendszerrel | 67L |
| A10 | ECU légzsákok és biztonsági övek | 31L |
| A12 | Központi szerelőblokk | 10L |
| A13 | ECU PMS | 51L |
| 62L | ||
| 69L | ||
| A20 | ECU motor (MSA) | 37L |
| 38L | ||
| 63L | ||
| 68L | ||
| 73L | ||
| A53 | Indításgátló vezérlő egység, transzponder LL | 3L |
| A54 | Indításgátló vezérlőegység, transzponder RL | 3L |
| B1 | hűtőfolyadék hőmérséklet érzékelő | 40L |
| B3 | Üzemanyagszint érzékelő | 46L |
| B7 | hűtőfolyadék szint érzékelő | 8L |
| B8 | Előmelegítés érzékelő | 43L |
| B9 | Motorolajszint érzékelő | 27L |
| 11-RE | Motor olajnyomás érzékelő | 14L |
| B37 | Külső hőmérséklet érzékelő | 55L |
| B54 | LL fékfolyadék szint érzékelő | 20L |
| B55 | RL fékfolyadék szint érzékelő | 20L |
| B61 | Külső hőmérséklet érzékelő | 56L |
| B72 | Motor fordulatszám érzékelő | 60L |
| D2 | Előmelegítő relé | 4L |
| F35 | Biztosíték 10 A | 29N |
| G1 | Generátor | 24H |
| G4 | sebességmérő szenzor | 76L |
| G5 | Fékbetét kopásérzékelő, bal | |
| első kerék | 21L | |
| G6 | Fékbetét kopásérzékelő, jobb | |
| első kerék | 21L | |
| G7 | Fékbetét kopásérzékelő, bal | |
| hátsó kerék | 21L | |
| G8 | Fékbetét kopásérzékelő, jobb hátsó kerék | 21L |
| G15 | 115 A generátor | 18L |
| J2 | Fékbetét kopásérzékelők kimenete | 20N |
| 22N | ||
| J3 | A belső világítási rendszer következtetései | 48K |
| J13 | ECU kimenet (EVE) | 7L |
| J17 | Rögzítőfék lámpa kapcsoló kimenet | 17J |
| J18 | Következtetés «15», biztosítékkal védett | 17L |
| J19 | Következtetés «61» | 30H |
| J30 | Fékbetét kopásérzékelők kimenete | 24H |
| J31 | Következtetés «15», biztosítékkal védett | 29F |
| J38 | Következtetés «56a» | 1L |
| J39 | Kimeneti kapcsolat -val «súly» kopásérzékelők | |
| fékbetétek | 25N | |
| J46 | Következtetés «58» | 79G |
| J49 | Következtetés a forgattyús tengely forgási frekvenciájának érzékelőjéről | 63H |
| 73G | ||
| J69 | Következtetés a forgattyús tengely forgási frekvenciájának érzékelőjéről | 51H |
| 62N | ||
| J105 | Következtetés «15» | 27G |
| 35G | ||
| J149 | Következtetés a forgattyús tengely forgási frekvenciájának érzékelőjéről | 69H |
| J163 | Következtetés «15R» | 30G |
| J203 | Következtetés «D+» | 18H |
| tJ271 | Következtetés «87» | 4F |
| J312 | Következtetés «30», biztosítékkal védett | 52L |
| K34 | Automata sebességváltó relé rendszerrel | |
| automatikus visszaváltás | ||
| kickdown | 66L | |
| K42 | Automata sebességváltó relé rendszerrel | |
| automatikus visszaváltás | ||
| Kickdown (Post) | 64L | |
| K45 | Előmelegítő relé | 6L |
| P11 | 14 tűs diagnosztikai csatlakozó | 72L |
| P15 | műszeregység | 4A |
| 12A | ||
| 20A | ||
| 27A | ||
| 36A | ||
| 45A | ||
| 52A | ||
| 60A | ||
| 69A | ||
| 77A | ||
| P15e11 | Műszercsoport lámpák | 75V |
| P15h1 | Irányjelző lámpa | 9C |
| P15h6 | Kézifék beépíthető ellenőrző lámpa | 15C |
| P15h7 | Alacsony szintre figyelmeztető lámpa | |
| hűtőfolyadék | 7C | |
| P15h11 | Akkumulátor töltés ellenőrző lámpa | 18C |
| P15h12 | Párna meghibásodást jelző lámpa | |
| Biztonság | 30°C | |
| P15h13 | Előfűtési rendszerek ellenőrző lámpája | |
| és indításgátló | 2B | |
| P15h14 | ADR figyelmeztető lámpa | 37C |
| P15h20 | Távolsági fényre figyelmeztető lámpa | 1C |
| P15h25 | Differenciálzár figyelmeztető lámpa | 27С |
| P15h33 | Indításgátló figyelmeztető lámpa | |
| (Gázmotor) | 2C | |
| P15h40 | fékbetét kopásjelző lámpa/ | |
| elégtelen fékfolyadék szint | 19C | |
| P15h42 | Kiegészítő meghajtó beépítésének ellenőrző lámpája | 35С |
| P15h59 | Alacsony szintű figyelmeztető lámpa | |
| motorolaj | 28С | |
| P15h60 | Motorolaj alacsony nyomásra figyelmeztető lámpa | 13С |
| P15h66 | ABS figyelmeztető lámpa | 34C |
| P15h71 | ABD figyelmeztető lámpa | 34C |
| P15h73 | EDC figyelmeztető lámpa | 36C |
| P15p1 | Hűtőfolyadék hőmérséklet mérő | 43B |
| P15p3 | Tartálymérő | 44V |
| P15p6 | Fordulatszámmérő | 67B |
| P15p10 | Sebességmérő | 49B |
| P15p12 | Néz | 65V |
| S1 | Segédhajtás végálláskapcsoló | 32L |
| S80 | Rögzítőfék kar kapcsoló | 15L |
| S104 | Differenciálzár kapcsoló | 25L |
| S119 | Ködlámpa kapcsoló | |
| és hátsó lámpák | 50L | |
| W3 | Kapcsolat a következővel «súly» a bal oldali fényszóróban | 8H |
| W4 | Kapcsolat a következővel «súly» a partíción | |
| gépház | 21G | |
| W5 | Kapcsolat a következővel «súly» az ülés alatti blokkban | 15H |
| 27H | ||
| 46F | ||
| W6 | Kapcsolat a következővel «súly» hátsó lámpák | 25G |
| W7 | Kapcsolat a következővel «súly» a motortérben | 32H |
| W8 | Kapcsolat a következővel «súly» a testen | 48G |
| W29 | Kapcsolat a következővel «súly» a kormányoszlopon | 49N |
| X4.1 | Üzemanyag-szivattyú/szenzor csatlakozó | |
| a tartályban lévő üzemanyag mennyisége | 45N | |
| X4.2 | Üzemanyag-szivattyú/szenzor csatlakozó | |
| a tartályban lévő üzemanyag mennyisége | 45N | |
| X33 | csatlakozó «TD» | 59N |
| X41 | sebességmérő csatlakozó | 76G |
| X42 | Hűtőfolyadék hőmérséklet érzékelő csatlakozója | 41H |
| X44 | Karosszéria és tető kábelköteg csatlakozója | 47G |
| X49 | sebességmérő csatlakozó | 69G |
| 75G | ||
| X78 | Keret és motor kábelköteg csatlakozója | 12J |
| 18J | ||
| 40H | ||
| 43H | ||
| X79 | Keret és ház kábelköteg csatlakozója | 1G |
| 7G | ||
| 13G | ||
| 33H | ||
| 37H | ||
| 44F | ||
| 49G | ||
| 52G | ||
| 72H | ||
| X80 | Keret és ház kábelköteg csatlakozója | 56G |
| X81 | Keret és ház kábelköteg csatlakozója | 26G |
| 30H | ||
| 51G | ||
| 61F | ||
| 67E | ||
| 68G | ||
| 74G | ||
| X82 | Keret és ház kábelköteg csatlakozója | 31H |
| 38H | ||
| X136 | Test kábelköteg csatlakozó | 57K |
