Diagnosztikai csatlakozó DLC

0

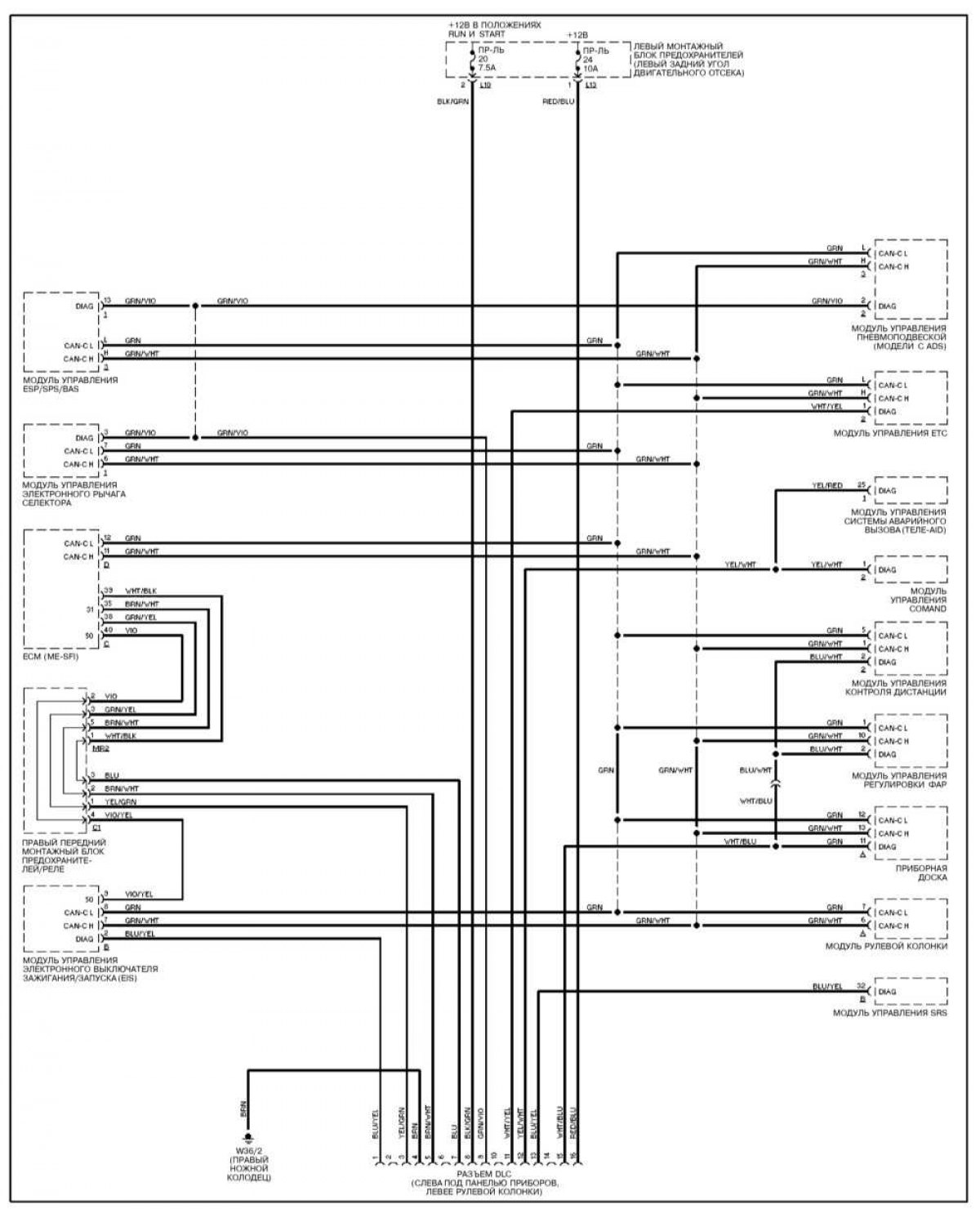

Diagnosztikai csatlakozó DLC

Открыть большую картинку в новой вкладке »

Az elektromos vezetékek, kivezetések és kivezetések megnevezését és rendeltetését lásd itt →
