Gázpedál hajtás beállítása
Rajz 4.82. Gyorsító hajtás: 1 – pedálhajtás; 2 - beállító anya; 3 - referencia aljzat; 4 - rögzítő konzol; 5 - visszatérő rugó; 6 - az érzékelő karjának billenőjének határolója; 7 - a beállított értékek érzékelőjének karja; 8 – beállított értékek érzékelője; 9 – az érzékelő forgási gömbcsuklója
1. Nyissa ki a motorháztetőt. Ellenőrizze az érzékelő meghajtóját, hogy nincs-e szabad játék. Rossz működés esetén cserélje ki a megfelelő alkatrészeket (rajz 4.82).
2. Az érzékelő forgókarja szabadon illeszkedjen a határolóhoz, ugyanakkor a gázpedál oldalán ne legyen holtjáték.
3. Nyomja le a pedált, amíg a lengőkar el nem éri az ütközőt.
4. Forgassa el az ütközőt az ellenkező irányba, amíg a helyére nem kattan.
5. Automata sebességváltóval felszerelt járműveken: nyomja le teljesen a gázpedált.
6. Állítsa be a kart a beállító anyával úgy, hogy az szabadon illeszkedjen a határolóhoz.
7. Engedje el a pedált. Állítsa be a pedál hátulján lévő anyát úgy, hogy a kar az ütközőn feküdjön.
Teljes gázállítás a gázpedálon

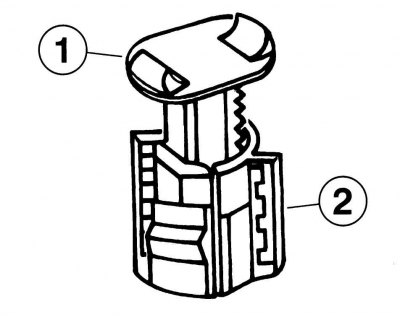

Rajz 4.83. A gázpedál leállítása: 1 - kiemelés; 2 - korlátozó
1. Fordítsa balra a teljes gáz felengedéséhez 1 (rajz 4.83) a gázpedál alatt, és kissé lazítsa meg a határoló csavart 2.
2. Lassan nyomja le a gázpedált, amíg a motortérben lévő forgó érzékelő kar a határolóra nem fekszik.
3. Ebben a helyzetben forgassa el jobbra a teljes gázkart, amíg az a pedálba nem kattan.
A gyorsító meghajtó cseréje

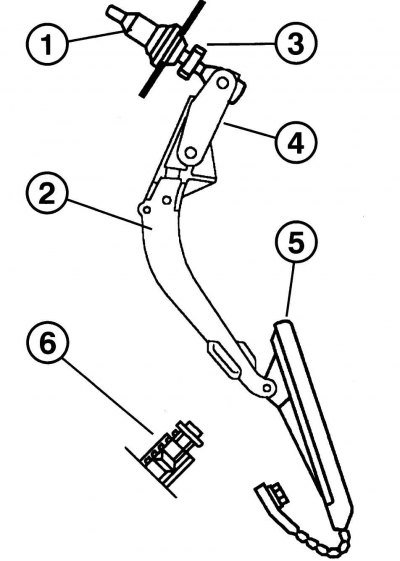

Rajz 4.84. A gázpedál részletei: 1 - gumihegy, 2 - pedálkar, 3 - beállító anya, 4 - retesz, 5 - pedál, 6 - teljes gáz határoló (automata sebességváltóval - kick-down kapcsoló)
1. Távolítsa el a gömbcsukló fejét az alapjel-átalakító karjáról (rajz 4.84).
2. Oldja ki a vezérlőkábel-tartókat.
3. Távolítsa el a burkolatot a pedálok területéről.
4. Távolítsa el a vezérlőkábelt a gázpedálról.
5. Húzz ki egy kábelt kívülről a szalonból. Ugyanakkor ne húzza ki a házon lévő gumimandzsettát.
6. Húzza ki a kábelt a motortérből.
7. A kábel felszerelése előtt ellenőrizze a gumi alkatrészeket, és szükség esetén cserélje ki.
8. Kenje meg a kábel és a kar részeit.
9. Cserélje ki a kábelt.
