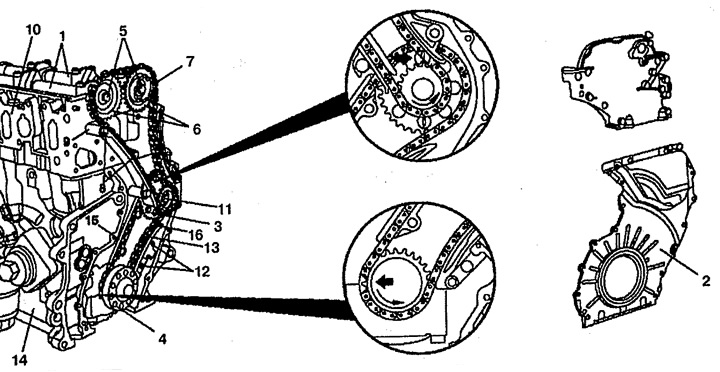

Мал. 3.18. Замена ланцуга прывада:
1. Размеркавальныя валы,
2. Ніжняя крышка ГРМ,
3. Шкіў прамежкавага вала,
4. Зубчасты шкіў каленчатага вала,
5, 8, 11, 12. Болт,
6. Шківы размеркавальных валаў,
7. Верхні ланцуг,
9, 15. Накіравальны рычаг,
10. Галоўка блока цыліндраў,
13. Нацяжны рычаг,
14. Блок цыліндраў,
16. Ніжні ланцуг.
2. Устанавіце размеркавальныя валы 1 у асноўнае становішча.
3. Адкруціце балты 5 мацавання шківаў 6 размеркавальных валаў.
4. Зніміце шківы 6 размеркавальных валаў.
5. Пазначце напрамак вярчэння верхняга ланцуга 7 і зніміце яго.
6. Адкруціце балты 8 мацавання накіроўваючага рычага 9 і зніміце яго.
7. Адкруціце ніт 11 мацавання шківа 3 прамежкавага вала.
8. Адкруціце балты 12 мацавання нацяжнога рычага 13 і зніміце яго. Адчэпіце нацяжны рычаг 13, уставіўшы ў адтуліну адвёртку.
9. Зніміце шкіў 3 прамежкавага вала.
10. Пазначце напрамак вярчэння ніжняга ланцуга. Зніміце ніжні ланцуг 16 з накіравальным рычагом 15. Накіравальны рычаг 15 здымаецца без паслаблення нітаў.
Ўстаноўка
11. Устаноўка ажыццяўляецца ў парадку, зваротным зняцці.
