Камбінацыя прыбораў

0

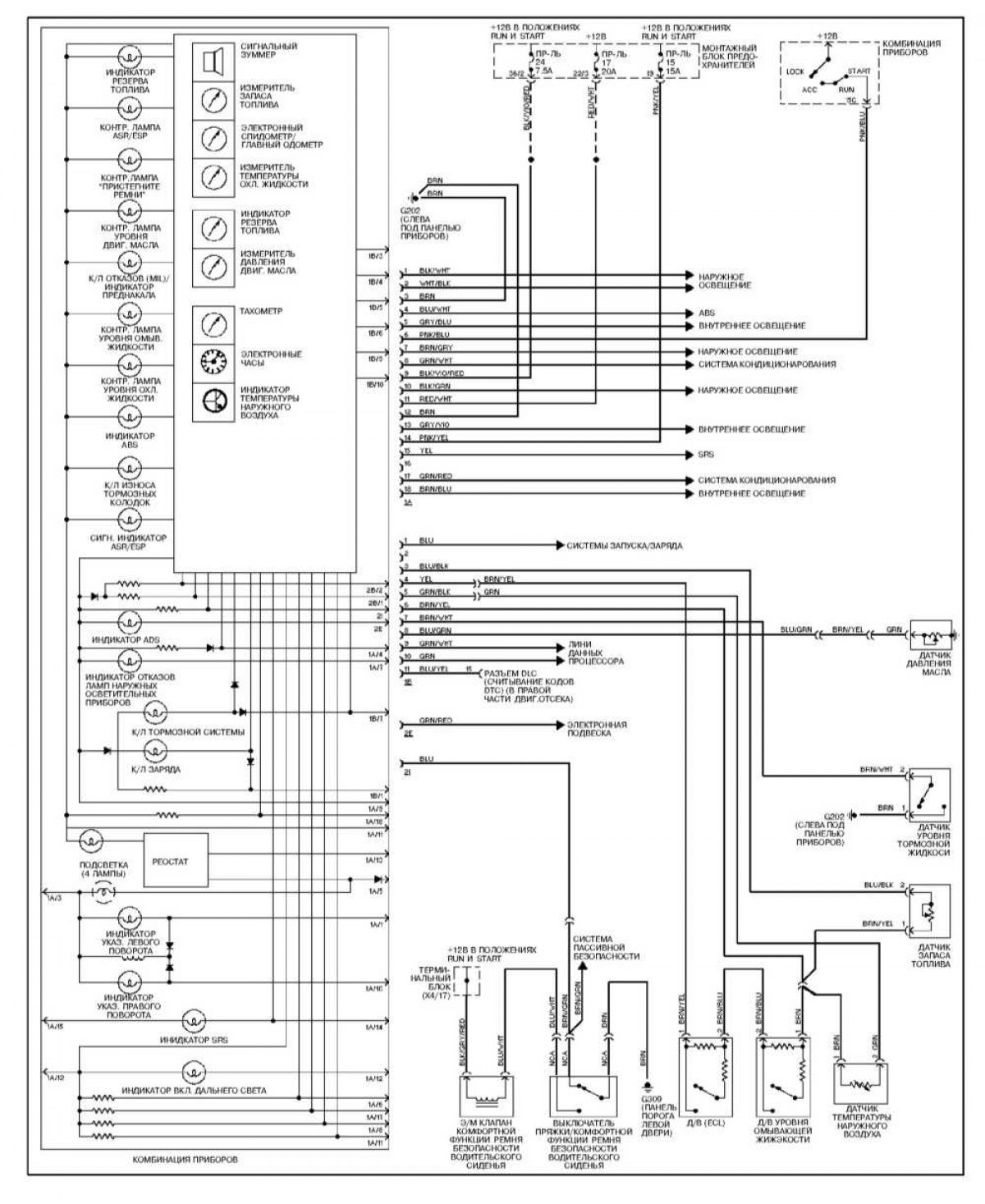

Камбінацыя прыбораў

Открыть большую картинку в новой вкладке »

Абазначэнні і скарачэнні на схемах бартавога электраабсталявання глядзіце тут →
