Пярэднія дзверы
Зняцце
Дэталі ўсталёўкі панэлі абіўкі перадпакояў дзверы
1 - Ашалёўка перадпакояў дзверы; 2 - Трохкутная вечка вонкавага люстэрка задняга выгляду; 3 - Лямпа індыкацыі адчынення дзвярэй; 4 - Драўляная панэль; 5, 7, 9 - Ніты; 6 - Вечка; 8 - Вечка SRS; 10 - Накладка; 11 - Трос кіравання
1. Зніміце ручку шклапад'ёмніка.
2. Зніміце трохкутнае вечка (2) вонкавага люстэрка задняга выгляду.
3. Адлучыце раз'ём праводкі ад лямпачкі (3) індыкацыі адчынення дзвярэй і зніміце яе.
4. Зніміце драўляную панэль (4) (стрэлка).
5. Адлучыце раздымы праводкі ад выключальнікаў і рэгулятараў.
6. Адкруціце балты (5) па перыметры ручкі адчынення дзвярэй.
7. Адлучыце вечка (6) на падлакотніку і адкруціце ніт (7).
8. Зніміце вечка SRS (8) і адкруціце ніт (9).
9. Зніміце накладку (10).
10. Націсніце ашалёўку (1) ўнутр дзверы знізу, спераду і ззаду.
11. Зніміце ашалёўку (1) з фіксатараў з дапамогай адвёрткі і праз некаторы час зніміце яе з унутранай панэлі дзвярэй.
12. Адлучыце трос кіравання (11).
13. Зніміце ашалёўку (1).
14. Праверце плёнку і фіксатары на ўнутранай панэлі дзвярэй і, калі неабходна, заменіце яе.
15. Праверце фіксатары на ашалёўцы (1) і, калі неабходна, заменіце яе.
Ўстаноўка
Устаноўка праводзіцца ў парадку, зваротным зняцці.
Заднія дзверы

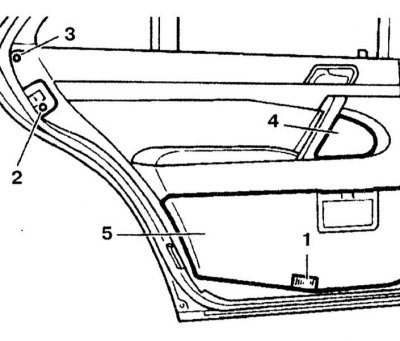

Дэталі ўстаноўкі панэлі абіўкі задняй дзверы
1 - Лямпа індыкацыі адчынення дзвярэй; 2, 3 - Ніты; 4 - Драўляная панэль; 5 - Ашалёўка задняй дзверы
Зняцце
1. Зніміце лямпачку індыкацыі адчынення дзвярэй.

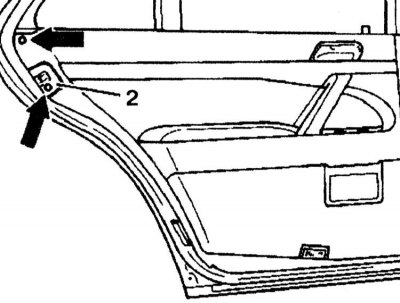

2. Адкруціце балты мацавання блакавальнай пласціны (2) і зніміце яе.
3. Адлучыце драўляную панэль з дапамогай прылады 140 589 16 63 00, уставіўшы яе паміж драўлянай панэллю і абіўкай на панэлі дзвярэй.

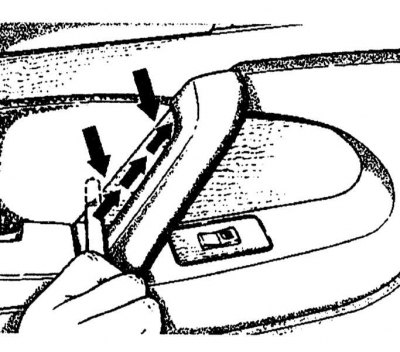

4. Выміце драўляную панэль.

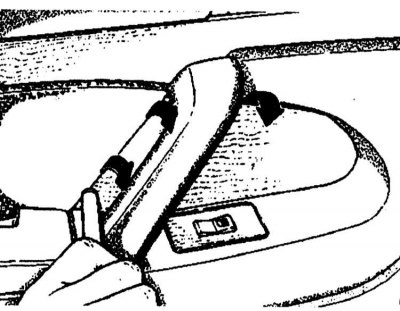

5. Зніміце драўляную панэль.

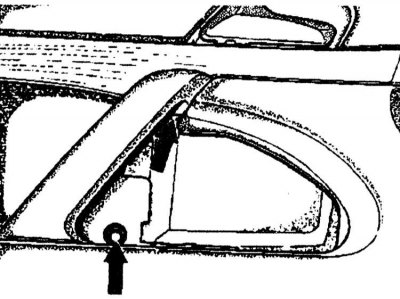

6. Адкруціце ніты па перыметры ручкі адчынення дзвярэй.

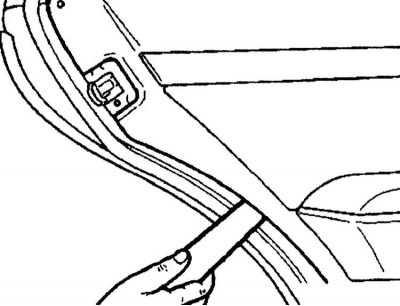

7. Выпрасуйце абіўку дзвярэй з панэлі дзвярэй знізу, спераду і ззаду з дапамогай пластыкавай адвёрткі (маецца 9 фіксатараў).

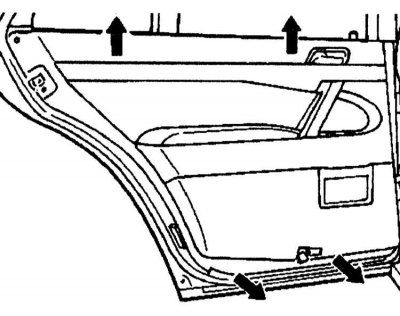

8. Пачынаючы з пярэдняй верхняй (i) часткі, здабывайце панэль абіўкі з канала такім чынам, каб адначасова вызвалілася з панэлі дзвярэй знізу.
9. Адлучыце раздымы праводкі ад ашалёўкі.
Ўстаноўка
Устаноўка праводзіцца ў парадку, зваротным зняцці.
