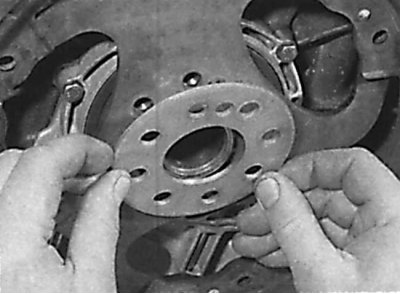

Зняцце пракладкі з плаціны прывада

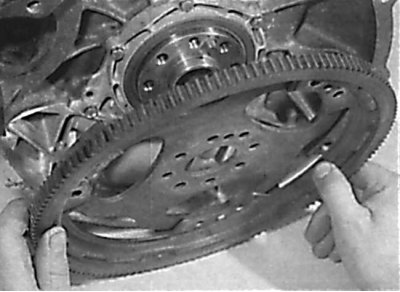

Зняцце пласціны прывада на мадэлях з аўтаматычнай каробкай перадач

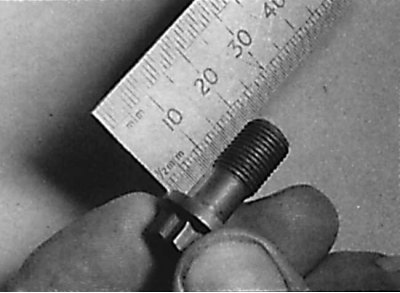

Вымярэнне даўжыні ніта мацавання пласціны прывада
Ушчыльняльнае кольца размеркавальнага вала, кіраўніка выхлапнымі клапанамі на мадэлях з сістэмай упырску паліва CIS
1. Зніміце крыльчатку вентылятара радыятара і гідраўлічную муфту.
2. Зніміце пластыкавы кажух з пярэдняй крышкі галоўкі блока цыліндраў.
3. Адлучыце цэнтральны высакавольтны провад з вечка размеркавальніка запальвання.
4. Адкруціце ніты, зніміце і перамесціце ў бок вечка размеркавальніка запальвання, не адлучаючы ад яе астатнія высакавольтныя правады.
5. Адшрубуйце шрубы і зніміце ротар размеркавальніка запальвання.
6. Адкруціце цэнтральны ніт і зніміце прывад ротара размеркавальніка з тарца размеркавальнага вала.
7. Зніміце ахоўны экран і пракладку з верхняй крышкі прываднага ланцуга.
8. Выкарыстоўваючы лязо адвёрткі, зніміце старое ўшчыльняльнае кольца.
9. Альтэрнатыўна прасвідруеце ва ўшчыльняльным кольцы два маленькіх адтуліны, размешчаныя ў дыяметральна процілеглых канцах ушчыльняльнага кольца. Укруціце два самонарезающих шрубы ў прасвідраваныя адтуліны ўшчыльняльнага кольца і, выкарыстоўваючы абцугі, выцягніце за галоўкі шруб ушчыльняльнае кольца.
10. Ачысціце гняздо ўшчыльняльнага кольца.
11. Для таго каб выключыць пашкоджанне працоўных беражкоў ушчыльняльнага кольца пры ім усталёўцы, абматайце тарэц размеркавальнага вала ліпкай стужкай.
12. Выкарыстоўваючы трубчастую апраўку адпаведнага дыяметра, усталюеце новае ўшчыльняльнае кольца.
13. Зніміце ліпкую стужку з тарца размеркавальнага вала.
14. Далейшая ўстаноўка вырабляецца ў паслядоўнасці, зваротнай зняццю.
15. Пярэдняе ўшчыльняльнае кольца каленчатага вала.
16. Зніміце шкіў каленчатага вала / гасільнік крутильных ваганняў і ступіцах.
17. Вымерайце глыбіню ўсталёўкі ўшчыльняльнага кольца.
18. Выкарыстоўваючы лязо адвёрткі, выміце ўшчыльняльнае кольца.
19. Альтэрнатыўна прасвідруеце ва ўшчыльняльным кольцы два маленькіх адтуліны, размешчаныя ў дыяметральна процілеглых канцах ушчыльнення. Укруціце два самонарезающих шрубы ў прасвідраваныя адтуліны ўшчыльняльнага кольца і, выкарыстоўваючы абцугі, выцягніце за галоўкі шруб ушчыльняльнае кольца.
20. Ачысціце гняздо ўшчыльняльнага кольца.
21. Для таго каб не пашкодзіць працоўныя беражкі ўшчыльняльнага кольца пры ім усталёўцы, абматайце ліпкай стужкай пярэдні тарэц каленчатага вала.
22. Акуніце новае ўшчыльняльнае кольца ў чыстае маторнае масла і, выкарыстаючы трубчастую апраўку які адпавядае дыяметра, усталюеце новае ўшчыльняльнае кольца ў гняздо на раней вымераную глыбіню.
23. Зніміце ліпкую стужку з тарца каленчатага вала.
24. Усталюйце шкіў каленчатага вала / гасільнік крутильных ваганняў і ступіцах.
Задняе ўшчыльняльнае кольца каленчатага вала
1. Зніміце махавік / пласціну прывада.
2. Заменіце задняе ўшчыльняльнае кольца каленчатага вала такой жа выявай, як і пярэдняе ўшчыльняльнае кольца каленчатага вала. Пасля здымання ўшчыльняльнага кольца праверце паверхню каленчатага вала, якая кантактуе з ушчыльняльным кольцам, і пры зносе гэтай паверхні каленчатага вала, каленчаты вал неабходна замяніць.
3. Усталюйце махавік / пласціну прывада.
