Мадэлі з асобным шківам і ступіцай
Зняцце
1. Зніміце провад масы з акумулятара.
2. Адкрыйце капот і зафіксуйце яго ў вертыкальным становішчы.
3. Зніміце крыльчатку вентылятара радыятара і гідраўлічную муфту.
4. Прыслабце балты мацавання шківа вентылятара радыятара.
5. Зніміце дапаможны прывадны рамень.
6. Для выключэння пашкоджанняў радыятара і павелічэнні працоўнай прасторы зніміце радыятар ці, у крайнім выпадку, з унутранага боку радыятара ўсталюеце ліст кардона.
7. Адшрубуйце балты мацавання шківа вентылятара радыятара і зніміце шкіў.
8. Адшрубуйце балты і зніміце шкіў каленчатага вала / гасільнік крутильных ваганняў.
Ўстаноўка
1. Устаноўка вырабляецца ў паслядоўнасці, зваротнай зняццю.
Ступіца - мадэлі з асобным шківам і ступіцай
Увага! Пры закручванні ніта мацавання ступицы неабходна выкарыстоўваць дынамаметрычны ключ, які забяспечвае момант зацягвання 400 Н/м. Для зняцця калодкі з каленчатага вала неабходна выкарыстоўваць здымнік.
Зняцце

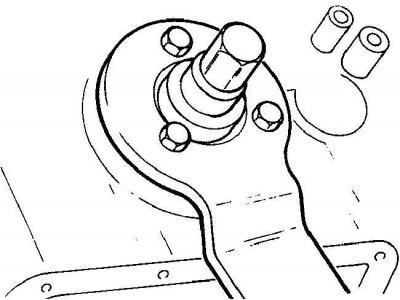

Выкарыстанне спецыяльнай прылады для фіксацыі ступіцах ад пракручвання

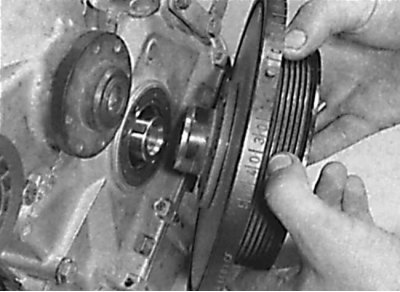

Зняцце калодкі ў зборы са шківам каленчатага вала / гасільнікам крутильных ваганняў з пярэдняга канца каленчатага вала
1. Зніміце шкіў каленчатага вала / гасільнік круцільных ваганняў.
2. Зафіксуйце ступіцу ад пракручвання, выкарыстоўваючы адмысловую прыладу, прышрубаваны да ступице (гл. мал. Выкарыстанне спецыяльнай прылады для фіксацыі ступіцах ад пракручвання).
3. Адшрубуйце ніт мацавання ступицы і зніміце яго разам з чатырма спружыннымі шайбамі або вялікай канічнай шайбай.
4. Выкарыстоўваючы здымнік, зніміце ступіцу з пярэдняга канца каленчатага вала (гл. мал. Зняцце калодкі ў зборы са шківам каленчатага вала / гасільнікам крутильных ваганняў з пярэдняга канца каленчатага вала).
5. Зніміце з пазы каленчатага вала сегментную шпонку.
Ўстаноўка

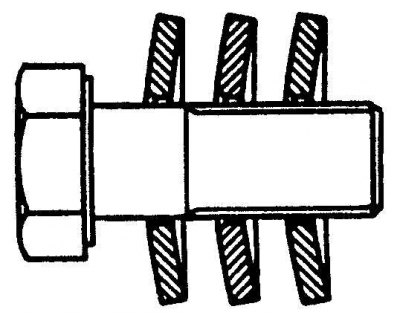

Размяшчэнне талерчатых шайбаў на ніце мацавання калодкі
1. Усталюеце сегментную шпонку ў пазу каленчатага вала.
2. Сумясціце пазу на ступіцах з сегментнай шпонкай і ўсталюеце ступіцай на каленчаты вал.
3. На мадэлях з талерчатымі спружыннымі шайбамі вышмаруйце спружынныя шайбы і ўсталюеце іх на ніт выпуклым бокам да галоўкі ніта (гл. мал. Размяшчэнне талерчатых шайбаў на ніце мацавання калодкі).
4. На мадэлях з канічнай шайбай усталюеце шайбу на ніт вялікім дыяметрам да ступіцы.
5. Вышмаруйце разьбярства ніта мацавання.
6. Выкарыстоўваючы адмысловую прыладу, зафіксуйце ступіцу ад проворачивания і зацягніце ніт мацавання ступицы патрабаваным момантам.
7. Усталюйце шкіў каленчатага вала / гасільніка крутильных ваганняў.
Мадэлі з адзіным шківам і ступіцай
Зняцце
1. Зніміце провад масы з акумулятара.
2. Адкрыйце капот і зафіксуйце яго ў вертыкальным становішчы.
3. Зніміце крыльчатку вентылятара радыятара і гідраўлічную муфту.
4. Прыслабце балты мацавання шківа вентылятара радыятара.
5. Зніміце дапаможны прывадны рамень.
6. Для выключэння пашкоджанняў радыятара і павелічэнні працоўнай прасторы зніміце радыятар ці, у крайнім выпадку, з унутранага боку радыятара ўсталюеце ліст кардона.
7. Адшрубуйце балты мацавання шківа вентылятара радыятара і зніміце шкіў.
8. Заблакуйце каленчаты вал рухавіка ад пракручвання. На мадэлях з разьбовымі адтулінамі ў шківе каленчатага вала фіксацыю шківа ад проворачивания ажыццявіце, прышрубаваўшы адмысловую прыладу да шківа.
9. Пры адсутнасці ў шківе каленчатага вала разьбовых адтулін заблакуйце каленчаты вал ад проворачивания за зуб'і зубчастага вянка махавік.
10. Адшрубуйце ніт мацавання ступицы і зніміце яго разам з чатырма спружыннымі шайбамі або вялікай канічнай шайбай.
11. Выкарыстоўваючы здымнік, зніміце ступіцах з пярэдняга канца каленчатага вала.
12. Зніміце з пазы каленчатага вала сегментную шпонку.
Ўстаноўка
1. Устаноўка вырабляецца ў паслядоўнасці, зваротнай зняццю.
