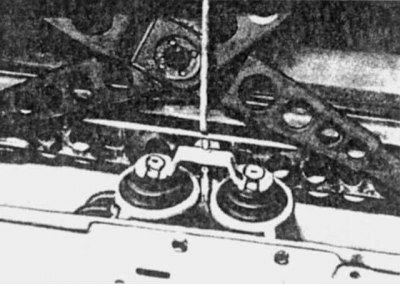

Размяшчэнне элементаў цэнтральнага блакавання замкаў на перадпакоях дзверы
Разрэджанне ад впускного калектара рухавіка падаецца ў вакуумны акумулятар, размешчаны ў багажным аддзяленні, і ад яго да прылад сістэмы праз перамыкач, размешчаны на левай перадпакоі дзверы.
Вакуумны акумулятар дае магчымасць дзесяціразовага блакавання замкаў пры непрацуючым рухавіку, пасля чаго блакіроўка можа ў выпадку неабходнасці вырабляцца ўручную (напрыклад, калі рухавік не запускаецца).

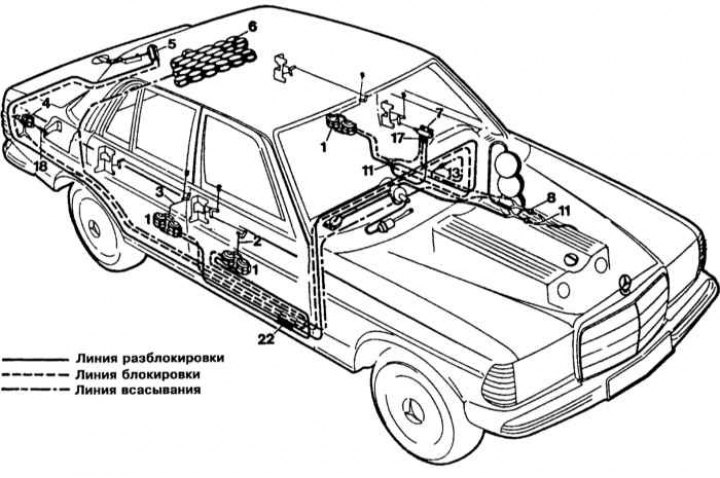

Сістэма цэнтральнага блакавання замкаў
1 - вакуумны прывад дзвярэй; 2 - цяга прывада (пярэднія пасажырскія дзверы); 3 - цяга прывада (заднія дзверы); 4 - вакуумны прывад (лючок заліўной гарлавіны паліўнага бака); 5 - вакуумны прывад (крышка багажніка); 6 - вакуумны акумулятар; 7 - вакуумны перамыкач; 8 - зваротны клапан; 11 - трехпозиционный размеркавальнік; 13 - зваротны клапан; 17 - злучэнне; 18 - націскная спружына; 22 - чатырохпазіцыйны размеркавальнік
