2. Свалете главата на цилиндъра.
3. Свалете капака на верижното задвижване на разпределителния вал.
4. Отстранете капака от задното маслено уплътнение.
5. Отстранете буталата.
6. Отстранете капачките на основните лагери на коляновия вал.
7. Отстранете долните хлабави листове и долните регулатори на аксиалната хлабина на коляновия вал.
8. Извадете коляновия вал от цилиндровия блок.
9. Свалете горните лагери и горните регулатори на хлабината на коляновия вал (виж фиг.2.61).

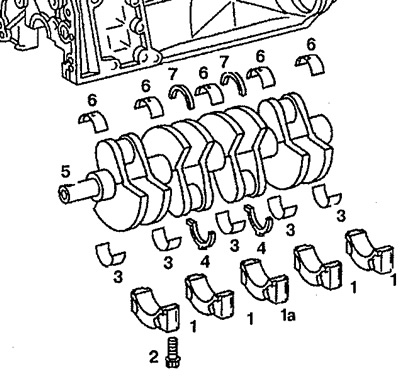

Ориз. 2.61. Колянов вал.
1, 1а. капачки на основни лагери,
2. Болтове за закрепване на капаци на радикални лагери,
3. Долните черупки на основните лагери на коляновия вал,
4. Долни регулатори на хлабината,
5. колянов вал,
6. Горните черупки на основните лагери на коляновия вал,
7. Регулатори на хлабината в горния край.
10. Проверете радиалните и аксиалните хлабини в радикалните лагери на коляновия вал.
11. Проверете радиалната хлабина в биелните лагери на коляновия вал.
12. По-нататъшната инсталация се извършва в ред, връщане към отстраняване.
Размерите на болтовете за закрепване на основните шейни и самия колянов вал са дадени в таблици 2.6 и 2.7.
Таблица 2.6. Размерите на болтовете за закрепване на коренните капаци на коляновия вал

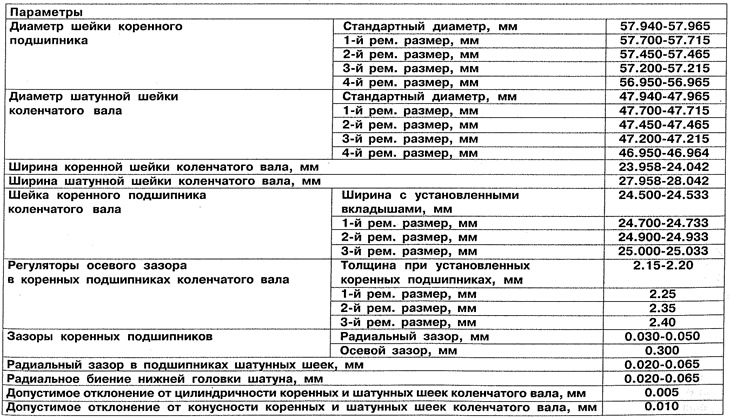

Таблица 2.7. Ремонтни размери на колянов вал
