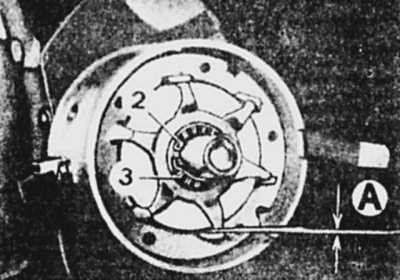

Вътрешен изглед на сензора-разпределител на запалването
A=3,5 см
2 - задържащ пръстен
3 - дистанционен пръстен
Оттегляне
1. Изключете кабелите от батерията.
2. Разкачете клемореда от блока на сензора-разпределител.
3. Завъртете коляновия вал до TDC на буталото на 1-ви цилиндър.
4. Отвийте винтовете за закрепване на капака на разпределителя.
5. Завъртете болтовете за закрепване на корпуса на разпределителя.
6. Откачете вакуумния маркуч.
7. Отстранете разпределителния сензор.
Инсталация
1. Монтажът на сензора-разпределител се извършва в обратния ред на демонтаж. В същото време завъртете ротора обратно на часовниковата стрелка, за да запазите размера «А», равна на 3,5 cm, спрямо рисковете по корпуса на датчика-разпределител. Проверете момента на запалване.
