Масомер и всмукателен колектор

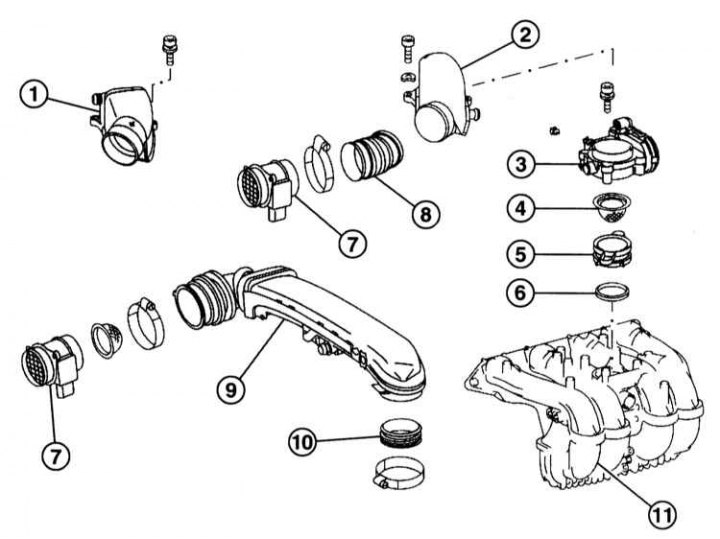

1 - Вход за въздух; 2 - Свързващ елемент; 3 - Задвижващ механизъм на дросела; 4 - Амортисьор; 5 - Фланец на входящия тръбопровод; 6 - Уплътнение; 7 - Масомер на въздуха; 8 - Въздушен маркуч; 9 - Въздушен канал; 10 - Уплътнение; 11 - входящ тръбопровод
6-цилиндров бензинов двигател 112
Оттегляне
1. Свалете корпуса на въздушния филтър от капака на главата на цилиндъра вертикално нагоре.
2. Изключете съединителя на измервателя на масата на въздуха.
3. Отстранете вентилационния маркуч от измервателния уред и го изключете от държача.
4. Освободете горния фиксатор на измервателя на въздушната маса.
5. Издърпайте куката на горния ключ на тръбата за всмукване на въздух. По този начин бутнете измервателния уред достатъчно назад, така че ключалката да не може повече да се заключи на място.
6. Натиснете резето на канала за всмукване на въздух надолу с отвертка.
7. Отстранете измервателя на въздушната маса от всмукателния колектор.
Инсталация
1. Монтажът се извършва в реда, обратен на демонтирането.
2. Визуално проверете О-пръстените на масомера за повреди, сменете ги, ако е необходимо.
3. Преди да монтирате корпуса на въздушния филтър, смажете с тънък слой грес, напр «NaphtolenH» гумени елементи на капаците на цилиндровите глави и о-пръстена на измервателния уред.
