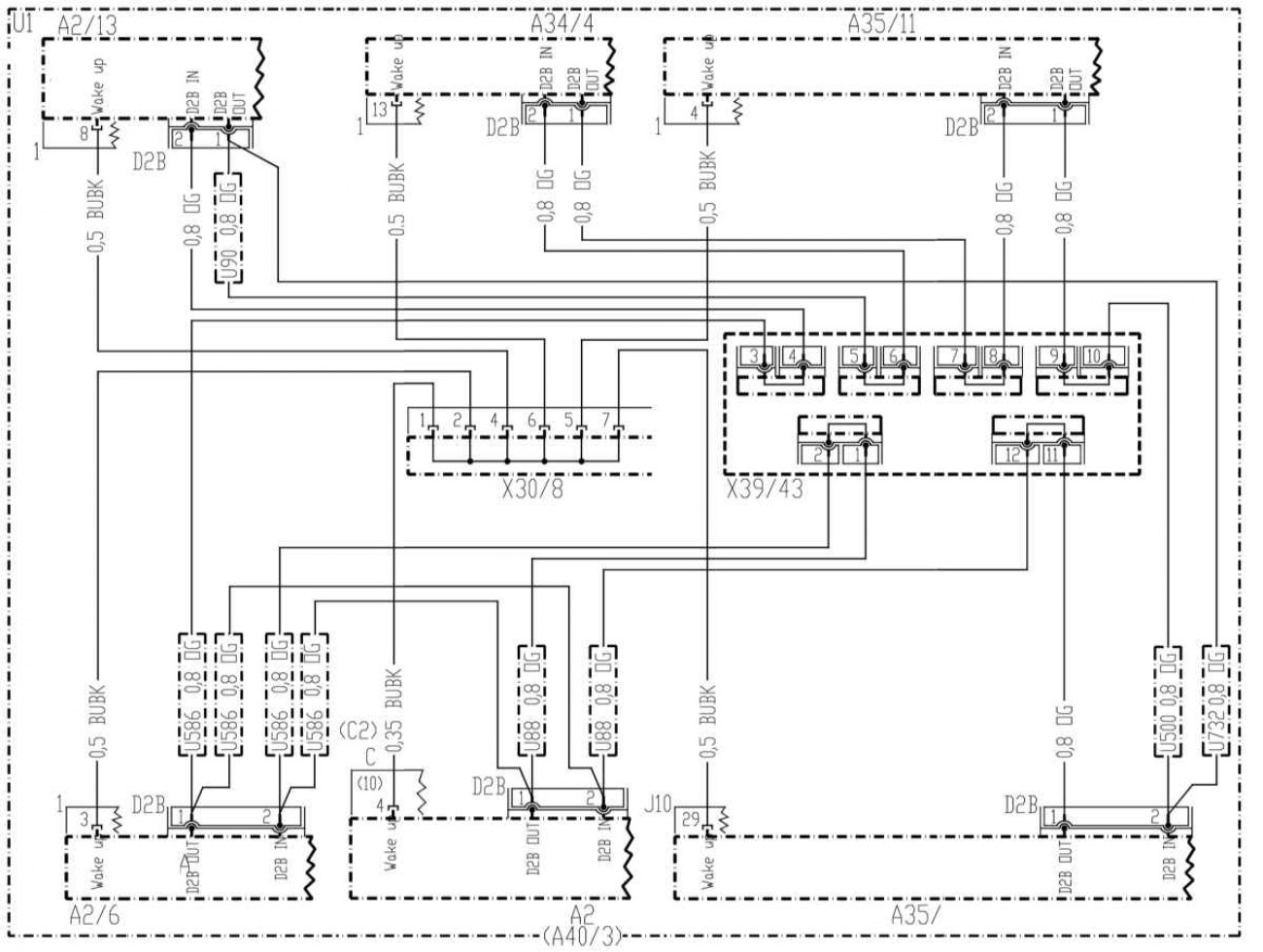

Схема на свързване на шина D2B

0

Автобус D2B

Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке »

За обозначения и съкращения на диаграми на електрическо оборудване вижте тук →
