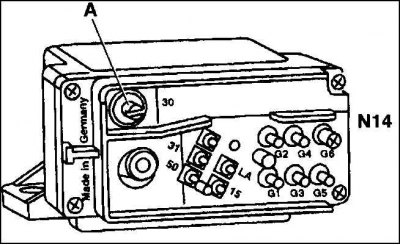

Елементи за свързване на реле за контрол на отоплението N 14
30 - клема 30, непрекъснат ток; 31 - терминал 31, корпус (–); 50 - клема 50, напрежение при натискане на стартера; LA - клема на контролната лампа на отоплението; 15 - клема 15, напрежение при включено запалване; G1-G5 = връзка за подгревни свещи 1-5
1. Свържете волтметър между клема 30 (А) щепсел и корпус на релето за управление на отоплението. Глюкомерът трябва да показва напрежението на батерията (около 12 V).

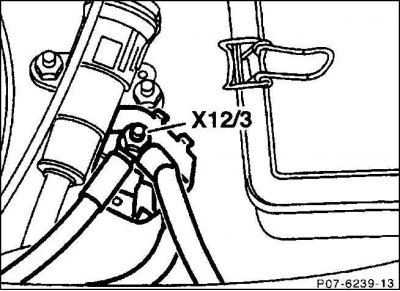

2. В противен случай проверете за прекъсване на червения проводник, идващ от съединителния блок (Х12/3) към релето за управление на отоплението.
3. Завъртете ключа за запалване, за да загреете и свържете волтметъра към чип 1 (терминал 15) 6-пинов щепсел и корпус. Зададена стойност: напрежение на батерията (около 12 V). Ако няма напрежение, проверете за прекъсване на черния / червения проводник от предпазител 23 (незащитена страна) към щепсела, чип 1.
4. Свържете волтметър към чип 1 (+, терминал 15) и чип 4 (–, терминал 31). Зададена стойност: напрежение на батерията (около 12 V). В противен случай проверете за прекъсване на кафявия проводник от чип 4 към корпуса.
