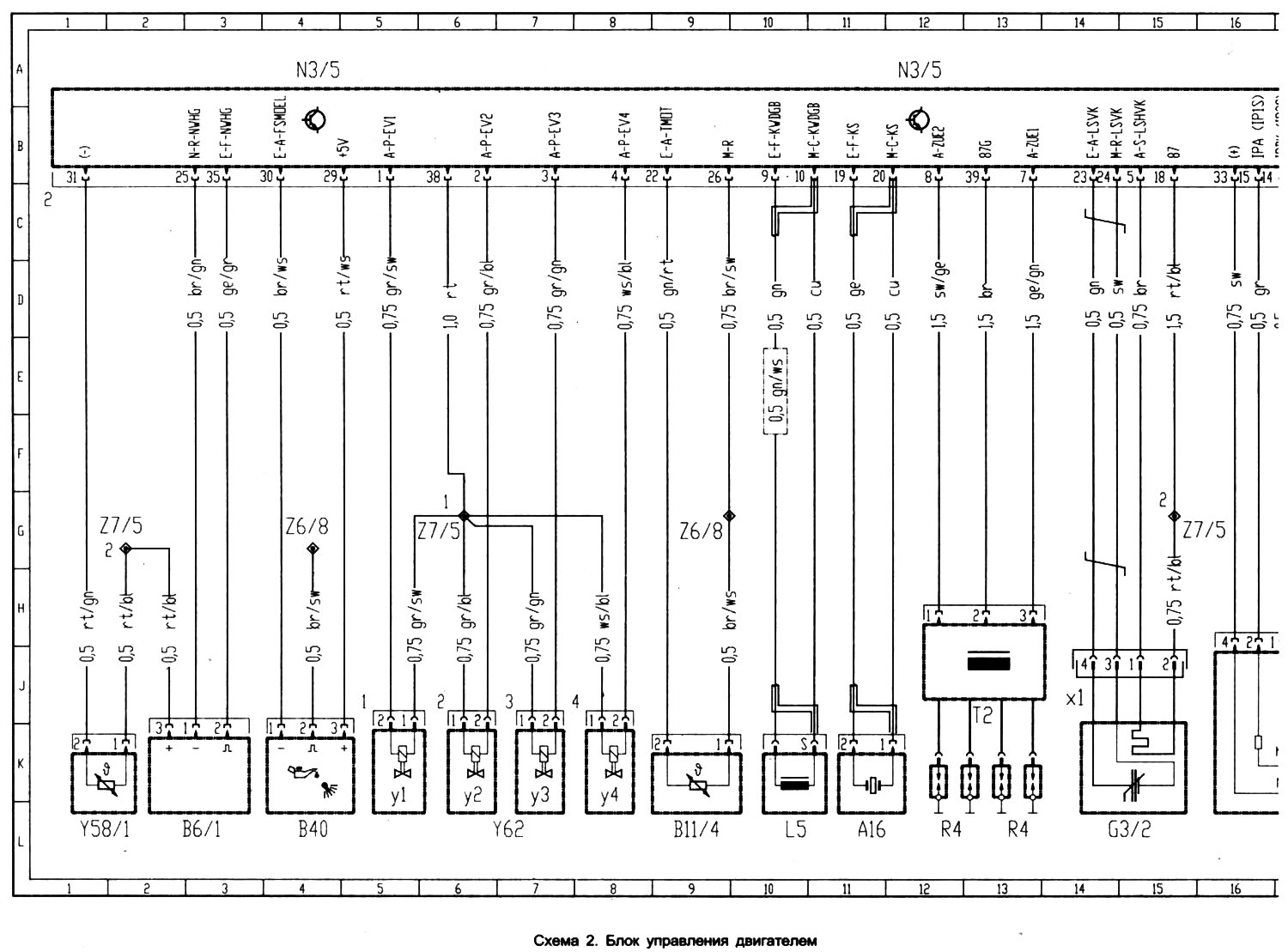

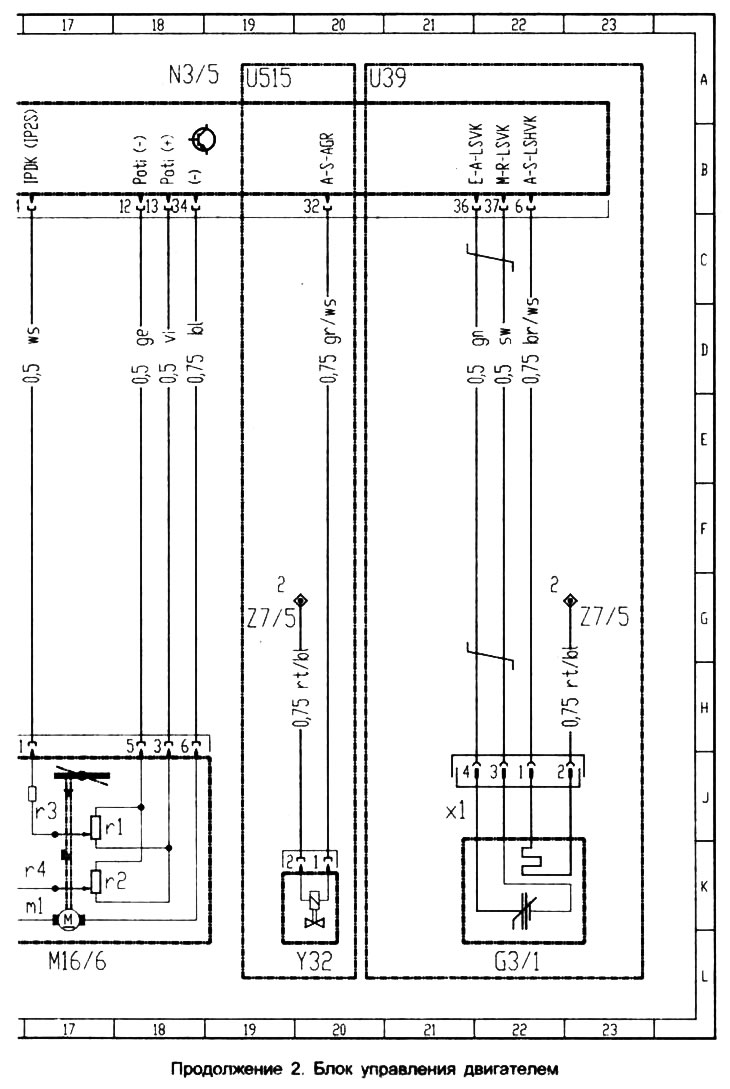

Схема 2. Блок за управление на двигателя
Открыть большую картинку в новой вкладке »
- А16 сензор за детонация
- B6/1 датчик за положение на разпределителния вал
- B1 1/4 датчик за температура на охлаждащата течност
- B40 сензор за налягане на маслото в двигателя
- G3/1 ламбда сонда 2
- G3/1xl ламбда сонда 2
- G3/2 ламбда сонда 1
- G3/2xl ламбда сонда
- L5 сензор за положение на коляновия вал
- Регулатор на отваряне на дросела M16/6
- M16/6ml електродвигател на регулатора за отваряне на дроселната клапа
- M16/6M потенциометър за отваряне на дросела
- M16/6r2 потенциометър за отваряне на дросела
- M16/6r3 потенциометър за отваряне на дросела (контакт 1)
- M16/6r4 потенциометър за отваряне на дросела (контакт 2)
- Блок за управление N3/5
- Свещи R4
- T2 запалителна бобина
- U39 за лабда сонда
- U515 за въздушна помпа за усилване
- Y32 редуцир на налягането на въздуха
- Y58/1 редуцир вентил
- Горивни инжектори Y62
- Y62yl горивен инжектор, цилиндър №1
- Y62y2 горивен инжектор, цилиндър №2
- Y62y3 горивен инжектор, цилиндър №3
- Y62y4 горивен инжектор, цилиндър №4
- Z6/8 свързващ проводник «маси» (-)
- Z7/5 клема 87 на свързващ проводник
