VN 2.117
1.ТКВД
2. Топливный бак
3. Топливный фильтр
4. Датчик температуры топлива (В50)
5. Топливный насос, объединенный с датчиком уровня топлива (МЗ/З)
6. ТНВД (М41)
7. Клапан регулирования давления а ТКВД (Y74)
8. Топливные форсунки (Y76)
9. Клапан регулирования количества подаваемого топлива (Y94)
10. Датчик давления в ТКВД (В4/6)
А. Линия подачи топлива
С. Линии возврата топлива в бак

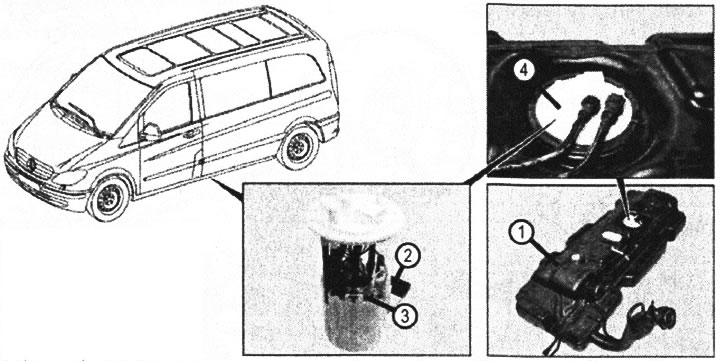

VN 2.118
1. Топливный бак
2. Датчик уровня топлива (M3/3b1)
3. Топливоподкачивающий электрический насос (M3/3m1)
4. Блок топливоприёмник
Топливо в контуре низкого давления подается из бака через фильтр к топливному насосу высокого давления.
Подача топлива в контуре низкого давления осуществляется при помощи электрического топливного насоса (5), встроенного в измерительно-насосный блок, установленный в топливном баке.
Ограничительный клапан, встроенный в ТНВД, поддерживает давление на уровне от 0,4 до 0,5 МПа (от 4,0 до 5,0 бар).
