2. Установите приспособление для сжатия пружин (9) на головку блока цилиндров.
3. С помощью приспособления (9) сожмите пружины клапанов так, чтобы сухари (6) вышли из конусного отверстия в верхней опоре (5) клапанной пружины,
4. Магнитным стержнем (10) извлеките сухари (6).
5. Снимите опоры пружины клапана верхние (S) и пружины клапанов (4).
6. При помощи щипцов (11) для снятия сальников клапанов снимите сальники клапанов (3),
7. Снимите опоры пружины клапана нижние (2).
8. Поднимите головку блока цилиндров (7) и извлеките клапаны (1).

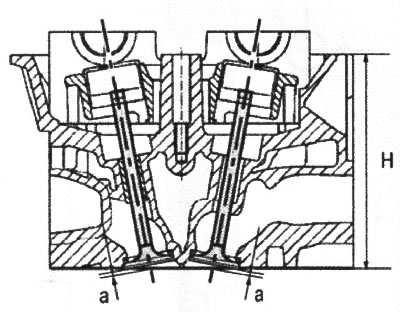

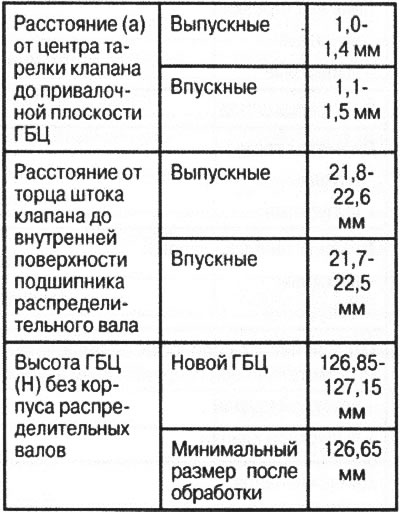

Контрольные размеры ГБЦ
VN 2.059
а. Расстояние от тарелки клапана до приволочной плоскости ГБЦ
Н. Высота ГБЦ без корпуса распределительных валов
VN 2.060

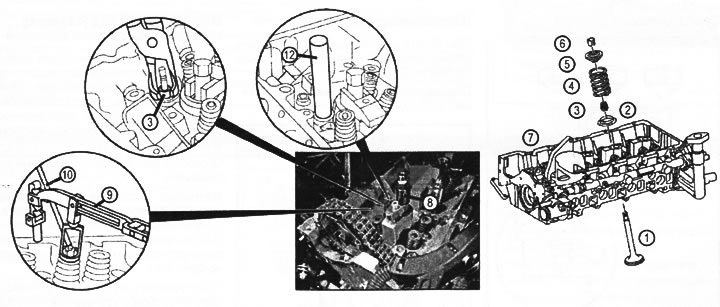

Снятие и установка клапанов
1. Клапаны впускные и выпускные
2. Опора пружины клапана нижняя
3. Втулка клапана
4. Пружина клапана
5. Опора пружины клапана верхняя
6. Сухари
7. Головка блока цилиндров
8. Установочная резьбовая втулка
9. Приспособление для сжатия пружины
10. Стержень магнитный
11. Щипцы для снятия малосъёмных колпачков сальных клапанов
12. Оправка

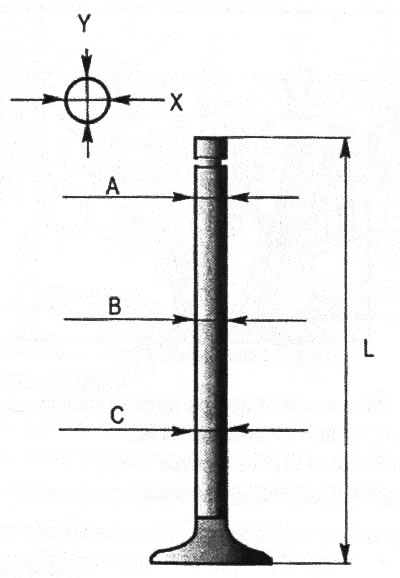

Контрольные параметры клапанов
VN 2.061

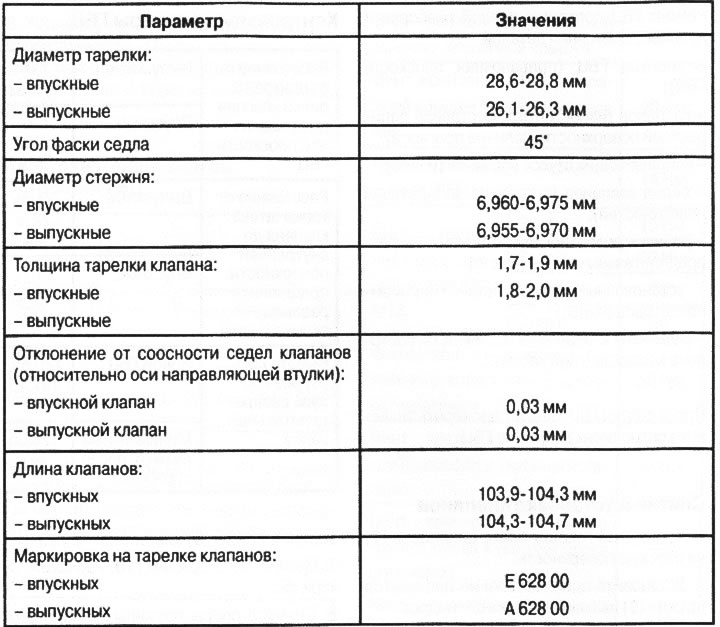

Диаметр стержня клапанов: Впускных: 6.960-6.975 мм, Выпускных: 6,955-6,970 мм
Длина L клапанов: Впускных: 103,9-104.3 мм, Выпускных: 104,3-104,7 мм
Установку производите в обратном порядке. При установке сальников клапанов смажьте их маслом и запрессуйте при помощи оправки (12) (см. рис. VN 2.060). Для защиты маслосъемной кромки сальника клапана на каждый клапан следует установить защитный пластиковый колпачок.
