Снятие
1. Отсоедините регулировочную тягу 5 (см. рис.2.127).

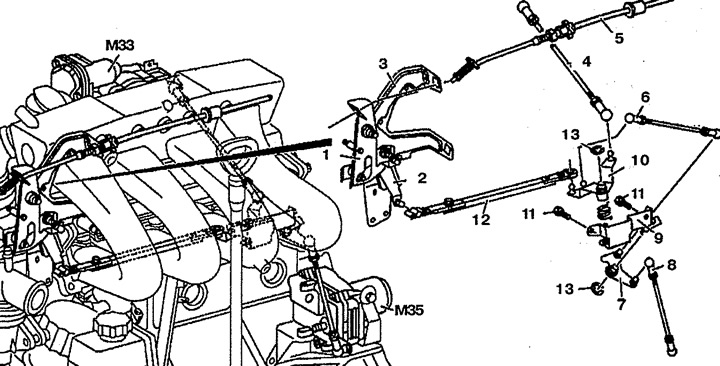

Рис. 2.127. Регулятор холостого хода:
1. Скользящий рычаг,
2. Регулировочный рычаг,
3. Регулировочный суппорт,
4, 12. Соединительная тяга,
5. Регулировочная тяга,
6, 8. Соединительная тяга устройства "Tempomat",
7. Обратный рычаг устройства "Tempomat",
9. Обратный суппорт,
10. Обратный рычаг,
11. Болт,
13. Блокировочное кольцо.
МЗЗ. Регулятор холостого хода,
М35. Устройство "Tempomat".
2. Отсоедините соединительную тягу 12 от регулятора 2 и обратного рычага 10.
3. Отсоедините соединительную тягу 4 от обратного рычага 10 и привода холостого хода МЗЗ.
4. Отсоедините соединительную тягу 6 от обратного рычага 10 и обратного рычага 7.
5. Отсоедините соединительную тягу 8 от обратного рычага 7 и регулятора устройства "Tempomat" М35.
6. Снимите суппорт 3 регулятора.
7. Снимите обратный суппорт 9 с впускного коллектора.
Установка
8. Установка производится в порядке, обратном снятию. Отрегулируйте привод холостого хода и устройство "Tempomat".
