Снятие
1. Снимите массовый датчик измерения расхода воздуха 1 (см. рис. 3.46).

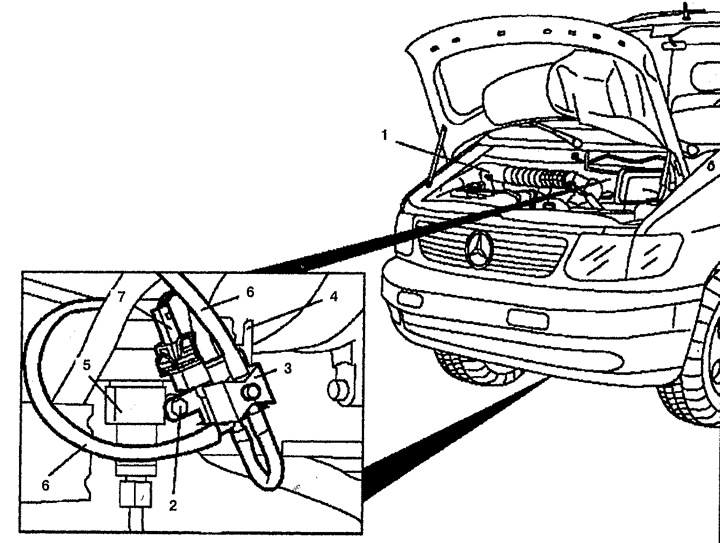

Рис. 3.46. Отсечной клапан рециркуляции отработавших газов (EGR):
1. Массовый датчик измерения потока воздуха,
2. Болт,
3. Отсечной клапан рециркуляции отработавших газов,
4. Кронштейн,
5. Клапан рециркуляции отработавших газов,
6. Вакуумная трубка,
7. Разъем проводки.
2. Открутите болты 2 крепления отсечного клапана рециркуляции отработавших газов 3 к кронштейну 4 крепления клапана рециркуляции отработавших газов 5.
3. Отсоедините вакуумные трубки 6 от отсечного клапана рециркуляции отработавших газов 3.
4. Отсоедините разъем 7 от отсечного клапана рециркуляции отработавших газов 3.
5. Снимите отсечной клапан рециркуляции отработавших газов 3.
Установка
6. Установка производится в порядке, обратном снятию.
