Дифференциал

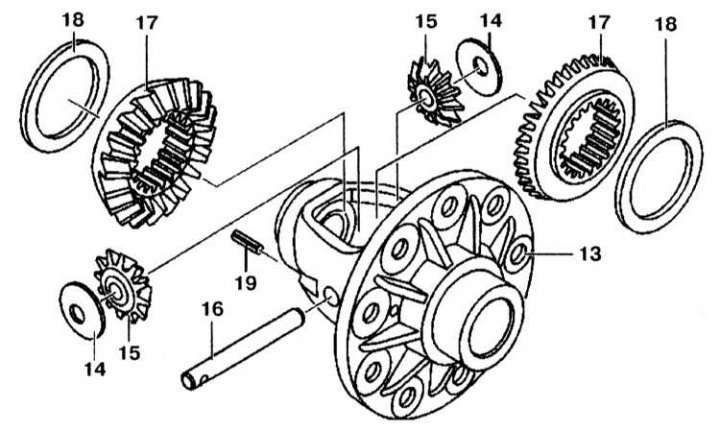

13 - Корпус дифференциала; 14 - Сферические прокладки; 15 - Сателлиты; 16 - Палец; 17 - Конические шестерни приводных валов; 18 - Упорные прокладки; 19 - Роликовый палец
Разборка

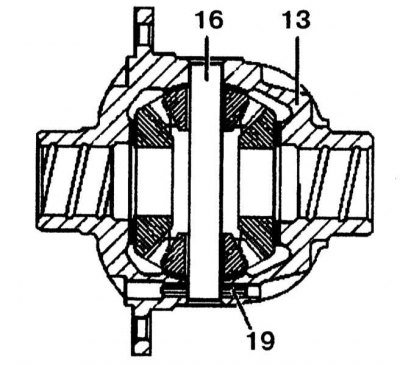

1. Закрепите корпус дифференциала 13.
2. Выбейте роликовый палец 19 и палец дифференциала 16 из корпуса дифференциала 13 с помощью пробойника.
3. Снимите сателлиты 15 с сферическими прокладками 14 и конические шестерни приводных валов 17 с упорными прокладками 18.
4. Проверьте каждый элемент на отсутствие износа.
Сборка

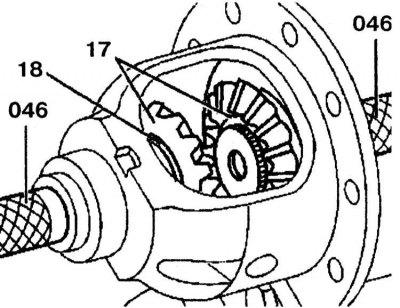

1. Вставьте штифт 046 в отверстие в корпусе дифференциала.

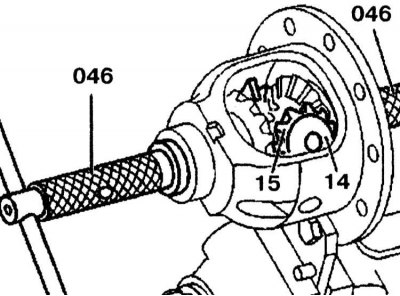

2. Установите обе конические шестерни приводных валов 17 с упорными прокладками 18 на штифт в корпусе дифференциала.

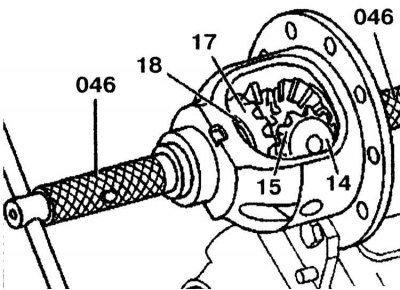

3. Установите оба сателлита 15с сферическими прокладками 14 и проверните их с помощью штифта 046.

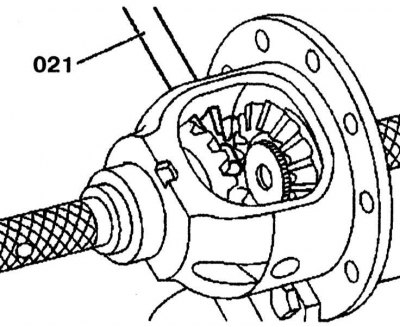

4. Вместо пальца дифференциала вставьте штифт 021 в корпус дифференциала для закрепления конических шестерен приводных валов и сателлитов.
Проверка
1. Проверьте момент вращения дифференциала. Он должен составлять 5-30 H·м.
2. Установите палец дифференциала 16 и роликовый палец 19.
3. Извлеките корпус дифференциала из тисков.
