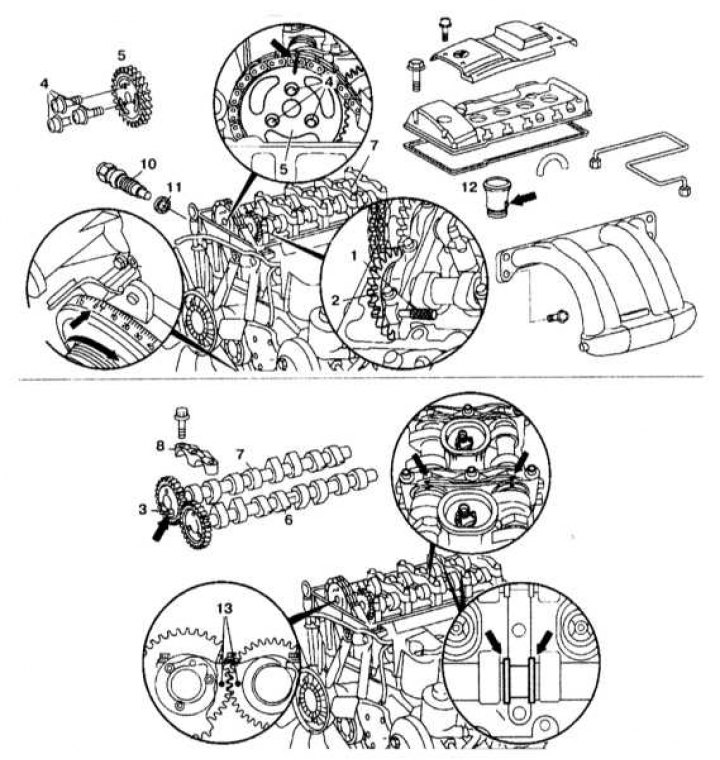

Детали установки распределительных валов
1 - Стержень; 2 - Впускной распределительный вал; 3 - Направляющий палец; 4 - Болт; 5 - Звездочка распределительного вала; 6 - Впускной распределительный вал; 7 - Выпускной распределительный вал; 8 - Крышка распределительного вала; 10 - Натяжитель цепи привода ГРМ; 11 - Уплотнение натяжителя; 12 - Втулка; 13 - Отверстия
Снятие
1. Снимите крышку головки блока цилиндров.
2. Приведите двигатель в положение ВМТ конца такта сжатия первого цилиндра.
3. Заблокируйте впускной распределительный вал (6) с помощью стержня.
4. Установите фиксатор (7) маховика.
5. Пометьте взаимное положение звездочки (5) и цепи привода ГРМ.
6. Снимите натяжитель цепи (10).
7. Отверните и снимите звездочку (5) выпускного распределительного вала (7).
8. Отверните корпус распределительных валов с головки блока цилиндров.
9. Отверните крышки распределительных валов. Сначала снимите все крышки, кроме (3) и (6).
10. Ослабьте болты крышек (3) и (6) (стрелки) поочередно по одному обороту и снимите их.
11. Снимите распределительные валы (6) и (7).
12. Снимите втулку (12).
Установка

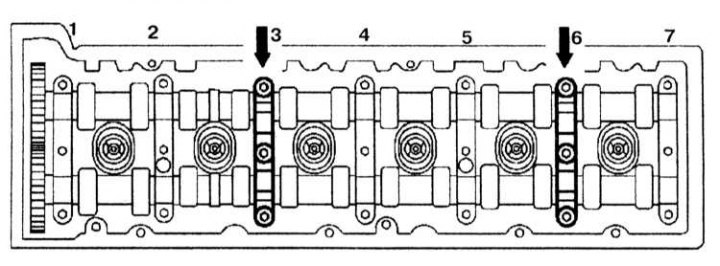

Порядок снятия крышек распределительных валов: сначала снимите все крышки, кроме (3) и (6)
Ослабьте болты крышек (3) и (6) поочередно
Установка проводится в порядке, обратном снятию.
Затяжка крышек распределительных валов проводится в порядке, обратном снятию. Замените болты крепления звездочек распределительных валов.
Коды распределительных валов: впускной - 11, выпускной - 07.
