Снятие

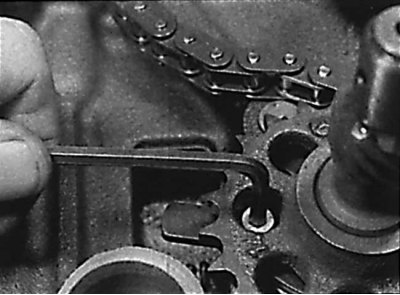

Отвинчивание болта крепления фиксатора промежуточного вала

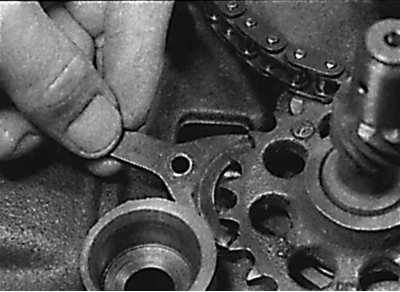

Извлечение фиксатора промежуточного вала

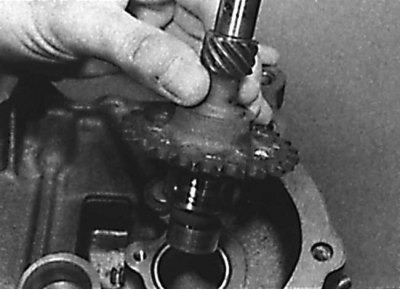

Извлечение промежуточного вала из блока цилиндров двигателя
1. Снимите крышку приводной цепи.
2. На двигателях с карбюратором снимите топливный насос.
3. Снимите звездочку распределительного вала.
4. Используя краску, нанесите метки совмещения на звездочку коленчатого вала и смежное звено приводной цепи.
5. На моделях с однорядной приводной цепью снимите нижний успокоитель цепи.
6. Поверните звездочку промежуточного вала в такое положение, чтобы через отверстие в звездочке был виден болт крепления фиксатора промежуточного вала.
7. Отвинтите болт и извлеките фиксатор промежуточного вала (см. рис. Отвинчивание болта крепления фиксатора промежуточного вала, Извлечение фиксатора промежуточного вала).
8. Снимите приводную цепь со звездочки промежуточного вала и извлеките промежуточный вал из блока цилиндров двигателя (см. рис. Извлечение промежуточного вала из блока цилиндров двигателя).
Проверка
1. Проверьте состояние промежуточного вала, особенно поверхности привода топливного насоса и распределителя зажигания.
2. Проверьте состояние зубьев на звездочке промежуточного вала. Зубья на звездочке имеют симметричную форму и в случае выработки одной стороны зубьев промежуточный вал подлежит замене.
Установка
1. Установите промежуточный вал в блок цилиндров. Вставьте фиксатор промежуточного вала и закрепите его болтом, затянув его требуемым моментом.
2. Оденьте приводную цепь на звездочку промежуточного вала.
3. Установите нижний успокоитель цепи.
4. Проверьте, что метки звездочки коленчатого вала и приводной цепи совмещены. Установите звездочку распределительного вала.
5. На моделях с карбюратором установите топливный насос.
6. Установите крышку приводной цепи.
