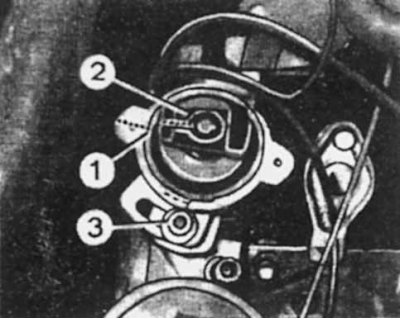

1 — метка на выводе высокого напряжения свечи 1-го цилиндра
2 — ротор датчика-распределителя
3 — болт крепления датчика-распределителя

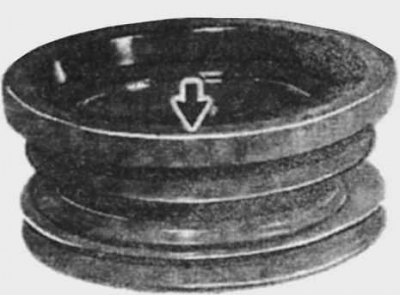

Местоположение меток установки угла опережения зажигания на шкиве коленчатого вала на автомобилях с системой зажигания TSZ
 |  |
1. Поверните коленчатый вал до ВМТ поршня 1-го цилиндра.
2. Снимите крышку датчика-распределителя. Убедитесь в совпадении метки и ротора датчика-распределителя.
3. Поставьте крышку датчика-распределителя и проверьте установку момента зажигания стробоскопом.
4. Присоедините стробоскоп и тахометр.

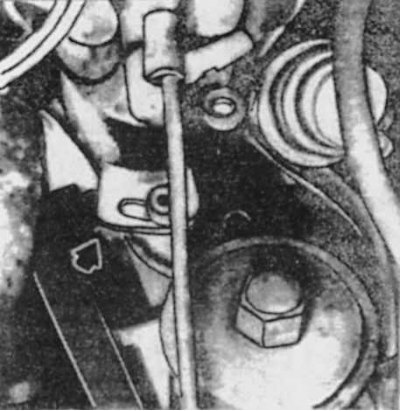

5. Запустите двигатель на холостом ходу и убедитесь в совпадении меток на крышке распределительных шестерен и на шкале шкива коленчатого вала.
6. При необходимости ослабьте скобу крепления датчика-распределителя и поворачивайте корпус датчика-распределителя до совпадения меток.
7. Затяните винт крепления скобы.
