Технология обслуживания автомобиля

Размеры/маркировка класса прочности стандартных (SAE и USS) болтов

Размеры/маркировка класса прочности метрических болтов

Маркировка класса прочности болтов (вверху - стандартные /SAE/USS, внизу - метрические)

Маркировка класса прочности стандартных шестигранных гаек

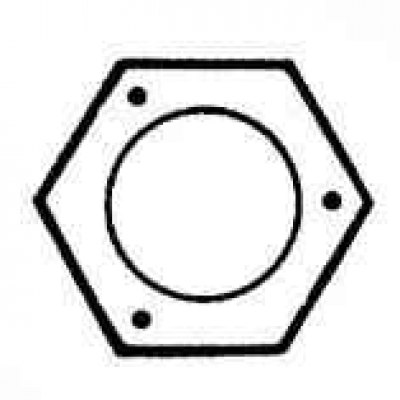

Класс прочности 5

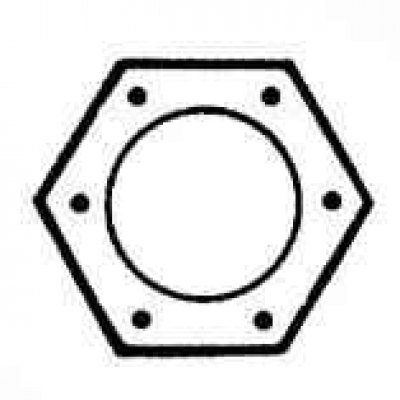

Класс прочности 8

Маркировка класса прочности метрических шестигранных гаек

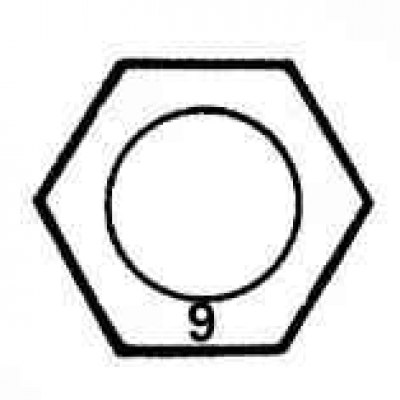

Класс прочности 9

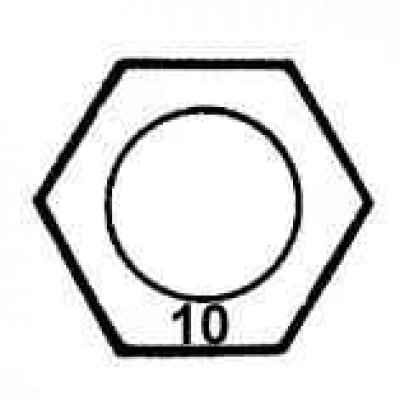

Класс прочности 10

Технология обслуживания

Существует несколько методик выполнения процедур технического обслуживания и ремонта автомобиля, на которые читатель найдёт ссылки в тексте данного руководства. Следование им сделает работу домашнего механика более эффективной, позволит наилучшим образом организовать и качественно выполнить различные технические процедуры и явится залогом тщательного и полного выполнения всех работ.

Крепеж

Крепежом называются гайки, болты, шпильки и винты, служащие для соединения между собой двух или более деталей. При работе с крепежом нужно постоянно помнить о некоторых вещах. Практически в любом крепеже применяется тот или иной вид контрящих и фиксирующих приспособлений. Это могут быть стопорные шайбы, контргайки, стопорные флажки или фиксирующий компаунд для резьб. Весь используемый резьбовой крепеж должен быть абсолютно чистым и прямым, с ненарушенной резьбой и не скругленными углами шестигранных головок, на которые надевается гаечный ключ. Следует взять за правило обязательную замену повреждённых гаек и болтов на новые. Специальные самоконтрящиеся гайки с нейлоновыми или волоконными вставками повторному использованию не подлежат, так как при отдавании утрачивают свои контрящие свойства и при сборке всегда должны быть заменены на новые.


Приржавевшие болты и гайки для облегчения отвинчивания и во избежание повреждения перед отдаванием должны быть обработаны специальным проникающим составом. Многие механики предпочитают пользоваться для этой цели скипидаром, который удобно наносить из специальной маленькой канистры с длинным носиком. После смачивания «прикипевшего» крепежа проникающим составом, перед тем как приступить к его отдаванию, следует дать составу в течение нескольких минут хорошенько пропитать окисленный контактный слой. Сильно проржавевший крепеж может быть срублен зубилом, спилен ножовкой или удалён с помощью специального гайколома.

При срезании головки болта или обламывании шпильки на сборке, остаток резьбовой части может быть высверлен или извлечён с помощью специального инструмента. Большинство автомастерских может взяться за выполнение этой, также как и других (например, восстановление сорванной резьбы в резьбовых отверстиях), ремонтных процедур.

Плоские и стопорные шайбы при сборке должны всегда устанавливаться на место в том же порядке и тем же способом, что и раньше. Повреждённые шайбы всегда заменяйте на новые. Между стопорной шайбой и мягкой металлической поверхностью (например, алюминиевой), тонким листовым металлом или пластиком всегда следует устанавливать плоские шайбы.

Размеры крепежа

По многим причинам изготовители автомобилей все шире и шире применяют метрический крепеж. Однако, важно знать разницу между используемым иногда стандартным (называемым также американским, или стандарта SAE) и более универсальным в системе мер метрическим крепежом, так как, не смотря на внешнюю схожесть, они не являются взаимозаменяемыми.


Все болты, как стандартные, так и метрические классифицируются по диаметру, шагу резьбы и длине. Например, стандартный болт Ѕ – 13х1 имеет пол дюйма в диаметре, 13 витков резьбы на один дюйм и длину 1 дюйм. Метрический болт М12 - 1.75х25 имеет диаметр 12 мм, шаг резьбы 1.75 мм (расстояние между соседними витками) и длину 25 мм. Оба болта внешне практически идентичны, однако не являются взаимозаменяемыми.

В дополнение к перечисленным признакам как метрические, так и стандартные болты могут быть идентифицированы путем осмотра головки. Для начала, расстояние между лысками головки метрического болта измеряется в мм, тогда как у стандартного - в дюймах (то же справедливо и для гаек). Как следствие, стандартный гаечный ключ не годится для использования с метрическим крепежом, и наоборот. Кроме того, на головках большей части стандартных болтов обычно имеются радиальные зарубки, определяющие максимальное допустимое усилие затягивания болта (степень прочности). Чем больше количество зарубок, тем выше допустимое усилие (на автомобилях обычно применяются болты со степенью прочности от 0 до 5). Класс прочности метрических болтов определяется цифровым кодом. Цифры кода обычно отливаются, как и для стандартных, на головке болта (на автомобилях обычно применяются болты классов прочности 8.8, 9.8, и 10.9).

Также по меткам класса прочности стандартные гайки могут быть отличены от метрических. Для идентификации прочности стандартных гаек применяются точечные метки, проштамповываемые на одной из торцевых поверхностей гайки, в то время как маркировка метрических гаек производится с помощью опять-таки цифр. Чем больше количество точек, или чем выше значение цифрового кода, тем выше допустимое усилие затягивания гайки.


Торцы метрических шпилек также маркируются в соответствии с классом их прочности. Крупные шпильки маркируются цифровым кодом, тогда как на более мелкие наносится маркировка в виде геометрической фигуры.

Следует заметить, что значительная часть крепежа, в особенности класса прочности от 0 до 2, вообще не маркируется. В этом случае единственным способом отличия стандартного крепежа от метрического является измерение шага резьбы, или сравнивание резьбы с однозначно идентифицированной.

Стандартный крепеж часто называют также, в противоположность метрическому, крепежом стандарта SAE, однако, следует помнить, что под классификацию SAE попадает лишь мелкий крепеж. Крупный крепеж с неметрической резьбой является крепежом американского стандарта (USS).

Так как крепеж одного и того же геометрического размера (как стандартный, так и метрический) может иметь различные классы прочности, при замене на автомобиле болтов, гаек и шпилек следует уделять внимание соответствию класса прочности устанавливаемого нового крепежа классу прочности старого.

Процедура и порядок затягивания резьбовых соединений

Затягивание большей части резьбовых соединений следует производить с усилиями, определяемыми требованиями Спецификаций, приводимых в начале каждой Главы данного Руководства (под усилием затягивания крепежа следует понимать прикладываемый к нему при затягивании крутящий момент). Ниже усилие затягивания будет называться также моментом затяжки крепежа. Затягивание с чрезмерным усилием может привести к нарушению целостности крепежа, тогда как недотягивание его ведёт к ненадёжности соединения сопрягаемых компонент. Болты, винты и шпильки, в зависимости от материала, из которого они изготовлены и диаметра резьбовой части, обычно имеют строго определённые допустимые моменты затяжки, многие из которых, как уже упоминалось выше, приведены в Спецификациях в начале каждой Главы. Строго придерживайтесь приведенных рекомендаций по моментам затяжки применяемого на автомобиле крепежа. Для затягивания крепежа, не упомянутого в Спецификациях, следует пользоваться приведенной ниже картой допустимых моментов вращения. Приведенные в таблице значения ориентированы на крепеж классов прочности 2 и 3 (крепеж более высокого класса допускает затягивание с большим усилием), кроме того, подразумевается, что производится затягивание сухого (с несмазанной резьбой) крепежа в стальную или литую (не алюминиевую) деталь.

Размеры метрических резьб

М6	9 -12 Н·м
М8	19 - 28 Н·м
М10	38 - 54 Н·м
М12	68 - 96 Н·м
М14	109 - 154 Н·м

Размеры трубных резьб

1/8	7 -10 Н·м
1/4	17 - 24 Н·м
3/8	30 - 44 Н·м
1/2	34 - 47 Н·м

Размеры резьб американского стандарта

1/4 - 20	9 - 12 Н·м
5/16 - 18	17 - 24 Н·м
5/16 - 24	19 - 27 Н·м
3/8 - 16	30 - 43 Н·м
3/8 - 24	37 - 51 Н·м
7/16 - 24	55 - 74 Н·м
7/16 - 20	55 - 81 Н·м
1/2 - 13	75 - 108 Н·м

Расположенный по периметру какой-либо детали крепеж (такой как болты головки цилиндров, поддона картера и различных крышек), во избежание деформации детали должен отдаваться и затягиваться в строго определённом порядке. Порядок затягивания и отдавания такого крепежа приведён в соответствующих Главах Руководства. Если специальный порядок не оговорён, то во избежание искривления компонента следует придерживаться описанной ниже процедуры. На первой стадии все болты или гайки должны быть затянуты от руки. Далее, каждый из них по очереди должен быть дотянут ещё на один полный оборот, причём переход од одного болта/гайки к другому должен осуществляться в диагональном порядке (крест-накрест). Далее, вернувшись к первому болту/гайке, следует повторить процедуру в том же порядке, затягивая крепеж ещё на пол-оборота. Продолжайте действовать в той же манере, затягивая каждый болт/гайку на этот раз уже на четверть оборота за один подход до тех пор, пока все они не окажутся затянутыми с требуемым усилием. При отдавании крепежа так же следует придерживаться описанной процедуры, но действуя в обратном порядке.

Разборка компонент

Разборка всех компонент должна осуществляться в такой манере, чтобы при сборке каждая деталь могла быть установлена на своё прежнее место и правильным образом. Запоминайте характерные особенности внешнего вида, в случае необходимости производите посадочную маркировку деталей, установка которых на место может быть произведена неоднозначным образом (к таким элементам относится, например, оснащённая канавкой упорная шайба на валу). Хорошей идеей будет расположение снятых деталей на чистой рабочей поверхности в том порядке, в каком производилось их снятие. Полезным окажется также составление простейших схематических зарисовок или пошаговое фотографирование подлежащего демонтажу компонента.

При снятии крепежа старайтесь производить маркировку его первоначального положения на сборке. Часто, немедленная установка крепежа и шайб на прежнее место после снятия соответствующей детали позволяет избежать путаницы при сборке. При отсутствии такой возможности, весь крепеж следует складывать в специально подготовленный для этой цели разбитый на секции и соответственно промаркированный ящик, или просто по отдельным маркированным коробочкам. Такой образ действий оказывается особенно полезным при работе с компонентами, состоящими из множества мелких деталей, такими как генератор, клапанный механизм, панель приборов или элементы декоративной обивки салона.

При отсоединении электрических контактов и разъёмов следует уделить внимание маркировке проводов или жгутов с помощью изоляционной ленты с нанесенным на неё цифровым или буквенным кодом.

Прокладочные поверхности

На всех автомобилях прокладки применяются для герметизации места стыка сопрягаемых поверхностей двух или более деталей и служат для предотвращения утечек масел и жидкостей и поддержания внутри сборки повышенного давления или разрежения.

Часто такие прокладки перед установкой покрываются жидким или пастообразным уплотнительным компаундом. Часто под воздействием времени, температур или давления происходит настолько сильное «прикипание» друг к другу сопрягаемых поверхностей, что разделение деталей становится трудновыполнимой задачей. Во многих случаях демонтажу таких сборок помогает обстукивание их снаружи по периметру места стыка молотком с мягким бойком. Можно воспользоваться для этой цели также и обычным молотком, нанося удары через деревянную или пластиковую проставку. Не следует производить обстукивание литых корпусов и хрупких компонент. При возникновении такого рода затруднений всегда в первую очередь проверяйте весь ли крепеж снят.

Избегайте применения для разделения деталей отвёртки или монтировки, вводимых между сопрягаемыми поверхностями, так как уплотнительные поверхности, при этом, легко могут быть повреждены, что в дальнейшем может явиться причиной возникновения утечек. Если подрычаживания «прикипевших» элементов сборки избежать невозможно, пользуйтесь для этой цели ручкой от старой сметки, но помните при этом, что после все образовавшиеся щепки должны быть тщательно удалены с сопрягаемых поверхностей и изнутри сборки.

После разделения деталей их сопрягаемые поверхности должны быть тщательно зачищены с соскабливанием следов материала старой прокладки. Затвердевшие фрагменты старой прокладки могут быть предварительно размягчены с помощью преобразователя ржавчины или специального химического состава, после чего удалены с сопрягаемой поверхности скребком. В качестве скребка в данном случае может быть использован отрезок медной трубки с расплющенным и заостренным концом. Использование для этой цели именно медной трубки рекомендуется, так как медь обычно мягче применяемых в автомобиле материалов, что снижает риск повреждения сопрягаемой поверхности. Некоторые прокладки легко могут быть удалены с помощью медной щётки, однако, не зависимо от применяемого метода, сопрягаемые поверхности должны стать абсолютно чистыми и гладкими. Если по какой-либо причине сопрягаемая поверхность оказалась оцарапанной, перед сборкой компонент заполните царапину прокладочным герметиком. В большинстве случаев следует пользоваться не застывающим (или полузастывающим) герметиком.

Советы по снятию шлангов

Внимание! Если Ваш автомобиль оборудован системой кондиционирования воздуха, ни в коем случае не отсоединяйте от компонент кондиционера никакие шланги до тех пор, пока система не будет разряжена в представительском отделении компании Mercedes-Benz или специалистом по системам кондиционирования воздуха мастерской автосервиса.

Меры предосторожностей, которые следует соблюдать при снятии шлангов, очень близки к таковым при снятии прокладок. Избегайте повреждения поверхностей штуцеров и патрубков, на которые одеваются шланги, так как это может явиться причиной возникновения утечек. В особой мере это относится к процедуре снятия шлангов радиатора. Вследствие различных химических реакций происходит «прикипание» резины шлангов к сопрягаемым поверхностям штуцеров и патрубков. Для снятия шланга в первую очередь ослабьте хомут крепления его на штуцере. Затем щипцами со скользящим шарниром ухватите шланг вблизи хомута и начинайте вращать его на штуцере/присоединительном патрубке вправо-влево. Продолжайте эту процедуру до полного освобождения шланга, затем снимите шланг со штуцера. Небольшое количество силиконовой или другой смазки облегчит процедуру, если она может быть введена в зазор между штуцером и шлангом. Для облегчения процедуры установки шланга смажьте внутреннюю поверхность шланга и наружную поверхность штуцера.

Как крайнее средство, или в случае однозначной необходимости замены шланга на новый, надетый на штуцер конец шланга для снятия может быть разрезан ножом и затем отделён от поверхности штуцера. При этом старайтесь не повредить ножом металл штуцера/соединительного патрубка.

В случае повреждения хомута крепления шланга замените его новым. Хомуты скручиваемого типа обычно ослабевают с течением времени, поэтому, вне зависимости от их состояния, при случае их лучше заменить на хомуты винтового типа.
