Электросхема радиоприемника без усилителя и с шиной данных D2B

0

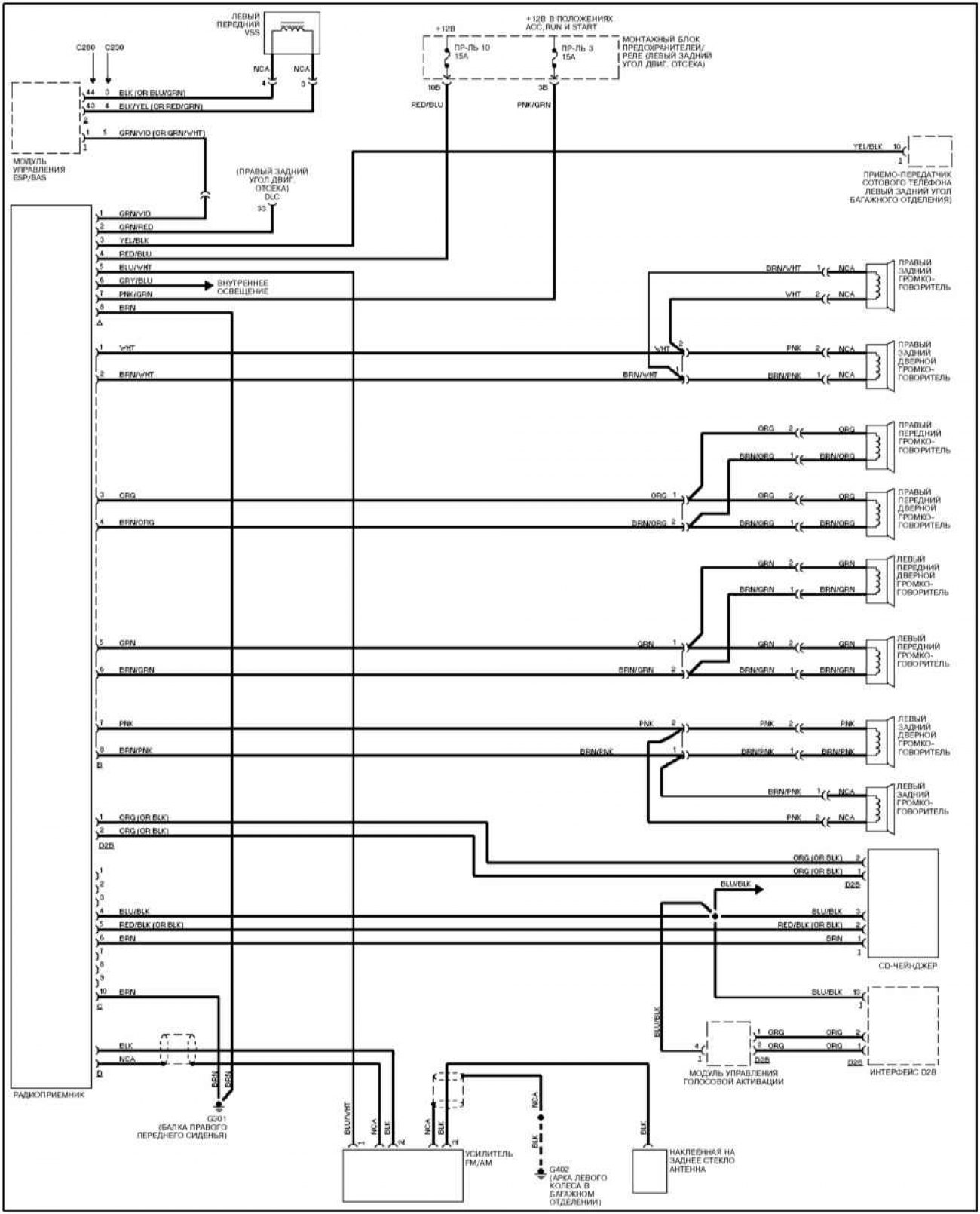

Радиоприёмник без усилителя и с шиной данных D2B

Открыть большую картинку в новой вкладке »

Обозначения и сокращения на схемах электрооборудования смотрите здесь →

Эта статья доступна на: английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
