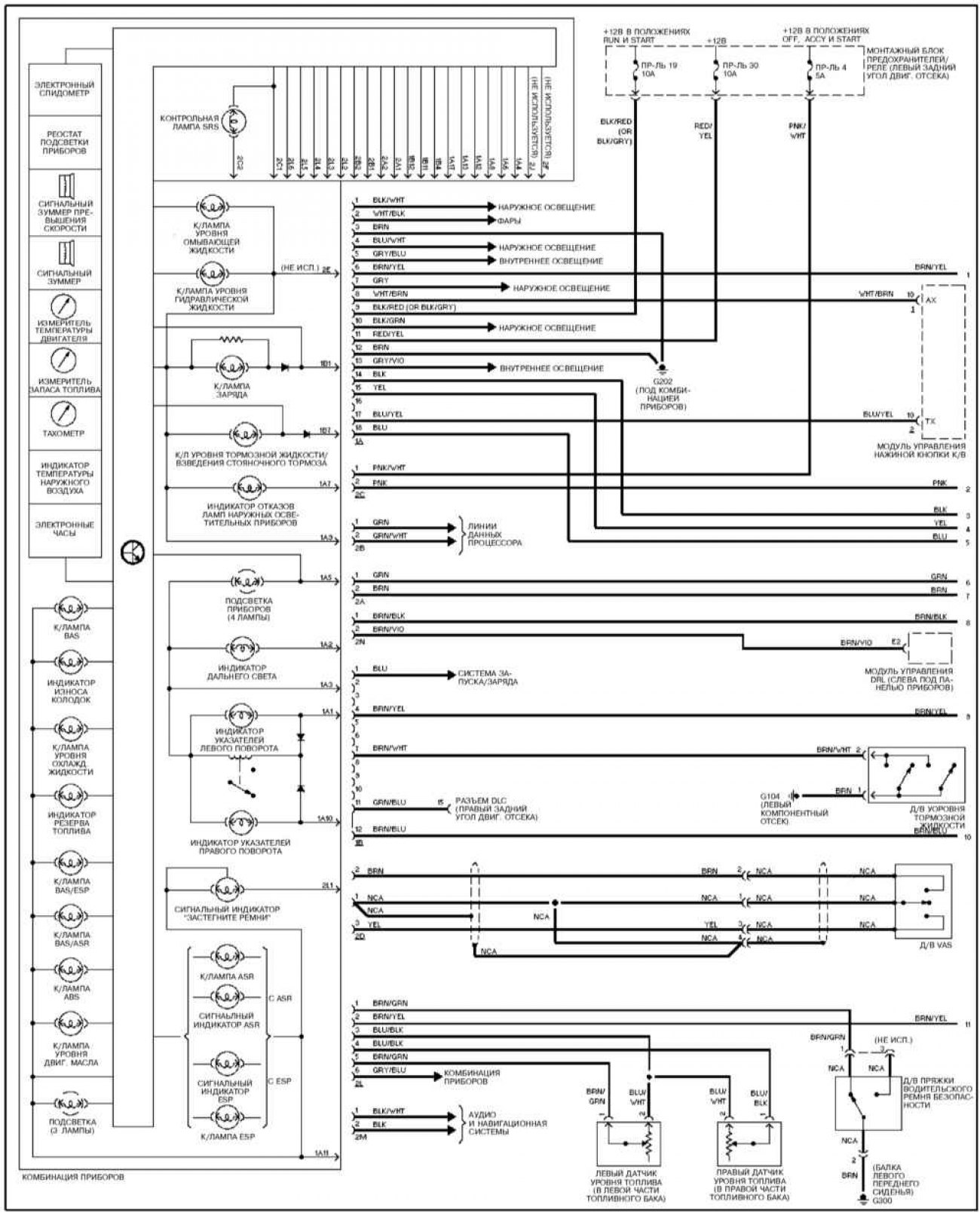

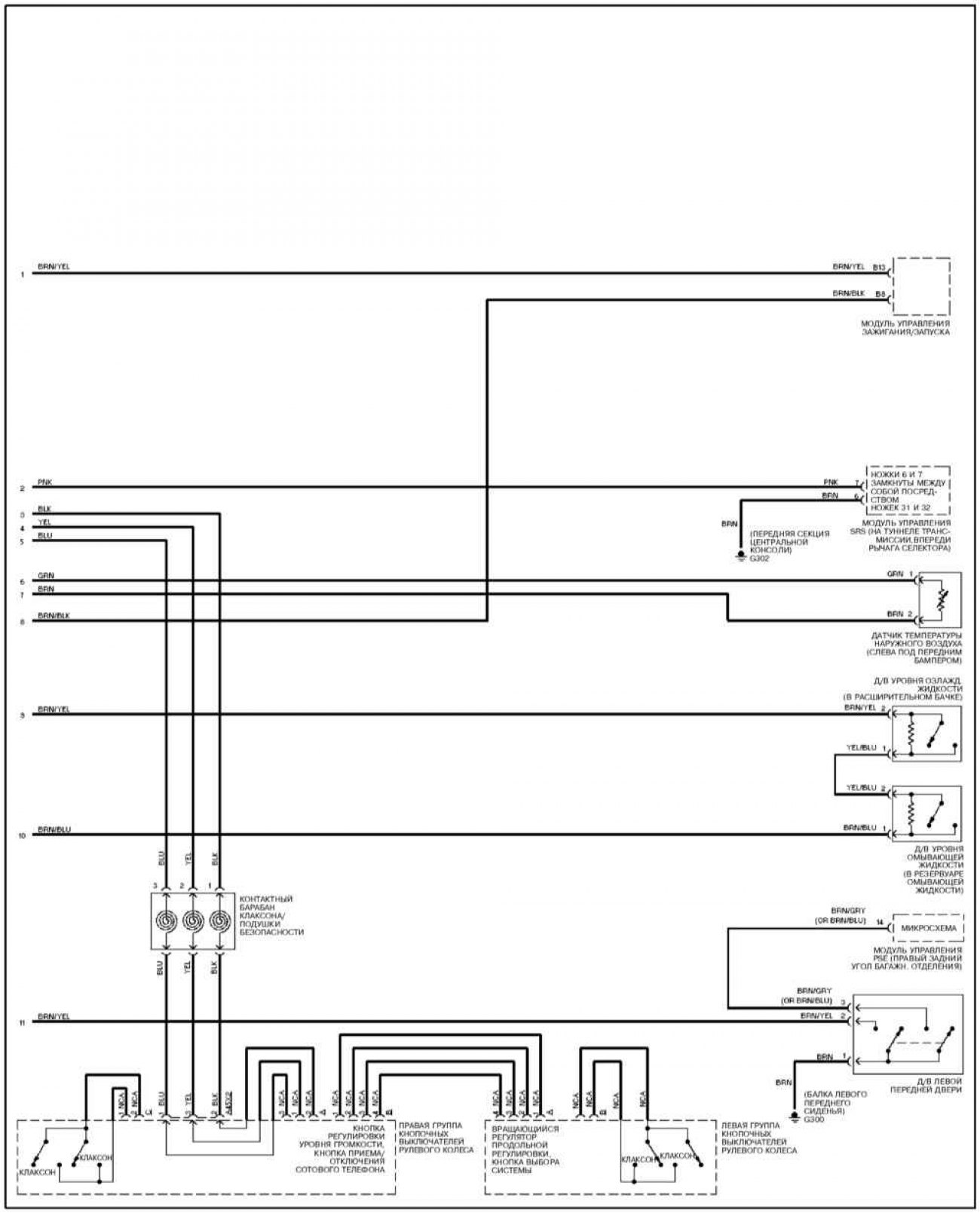

Электросхема приборной доски

0

Приборная доска

Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке »

Обозначения и сокращения на схемах электрооборудования смотрите здесь →
