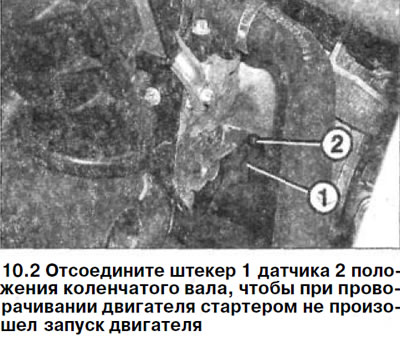

2. Отсоедините штекер 1 датчика 2 положения коленчатого вала, чтобы при проворачивании двигателя стартером не произошел запуск двигателя (см. иллюстрацию).
Внимание! Поддомкрачивание автомобиля и его установка на подставочные козлы сопряжены с опасностью получения травмы. По этой причине предварительно ознакомьтесь с мерами безопасности при выполнении указанных работ.
3. Установите автомобиль на подставочные козлы и снимите переднюю часть защиты двигателя (брызговик), см. соответствующую главу.

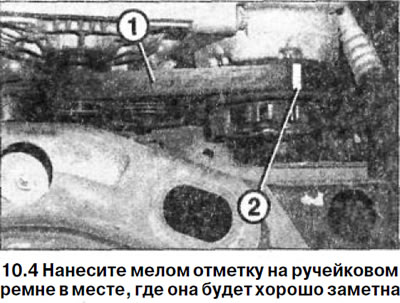

4. Нанесите мелом отметку 2 на ручейковом ремне 1 в месте, где она будет хорошо заметна (см. стрелку на иллюстрации).
5. Проверьте состояние ремня по всей его длине, медленно проворачивая двигатель стартером до появления нанесенной отметки.

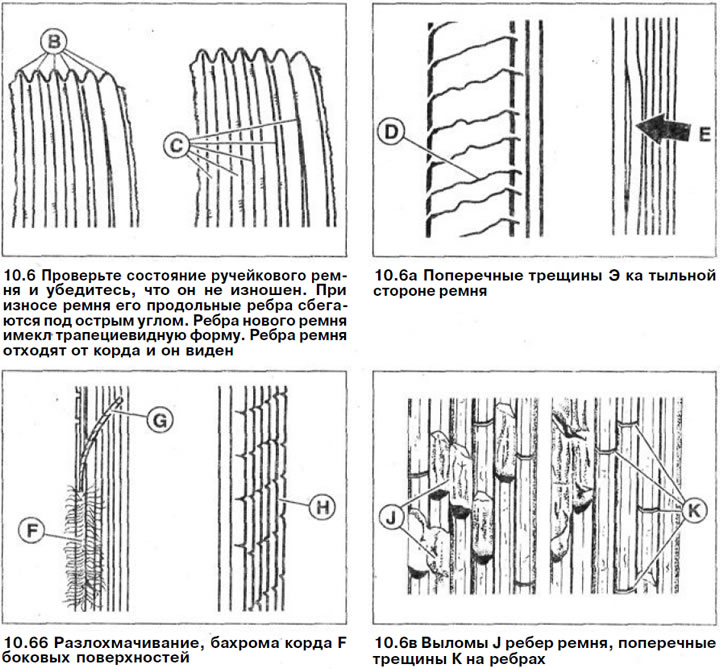

6. Осмотрите ручейковый ремень. Убедитесь, что на нем нет масла и смазки. При износе ремня его продольные ребра сбегаются под острым углом (см. часть В на иллюстрации). Ребра нового ремня имеют трапециевидную форму. Ребра ремня отходят от корда и он виден (см. часть С на иллюстрации). Другими повреждениями ручейкового ремня являются:
- а) поперечные трещины D на тыльной стороне ремня (см. иллюстрацию 10.6а);
- б) отслоение Е части ребер (см. стрелку на иллюстрацию 10.6a);
- в) разлохмачивание, бахрома корда F боковых поверхностей (см. иллюстрацию 10.6б);
- г) разрывы корда G (см. иллюстрацию 10.6б);
- д) поперечные трещины H на нескольких ребрах (см. иллюстрацию 10.6б);
- е) выломы J ребер ремня (см. иллюстрацию 10.6в);
- ж) поперечные трещины К на ребрах (см. иллюстрацию 10.6в);
- з) отложения между ребрами ремня;
- и) скатывание резины основы ремня.
При наличии хотя одного или нескольких из вышеуказанных повреждений ручейковый ремень подлежит замене, см. соответствующую главу.
7. Выключите зажигание и извлеките ключ из замка зажигания.
8. Осмотрите, если имеется ручейковый ремень привода электрического вентилятора обдува радиатора, постепенно вращая вентилятор.
9. Подсоедините штекер датчика положения коленчатого вала.
Внимание! Отсоединение штекера датчика положения коленчатого вала система самодиагностики регистрирует как неисправность. Рекомендуется в этой связи обратиться в мастерскую для считывания и удаления кодов неисправности.
10. Считайте коды зарегистрированных неисправностей и удалите их.
