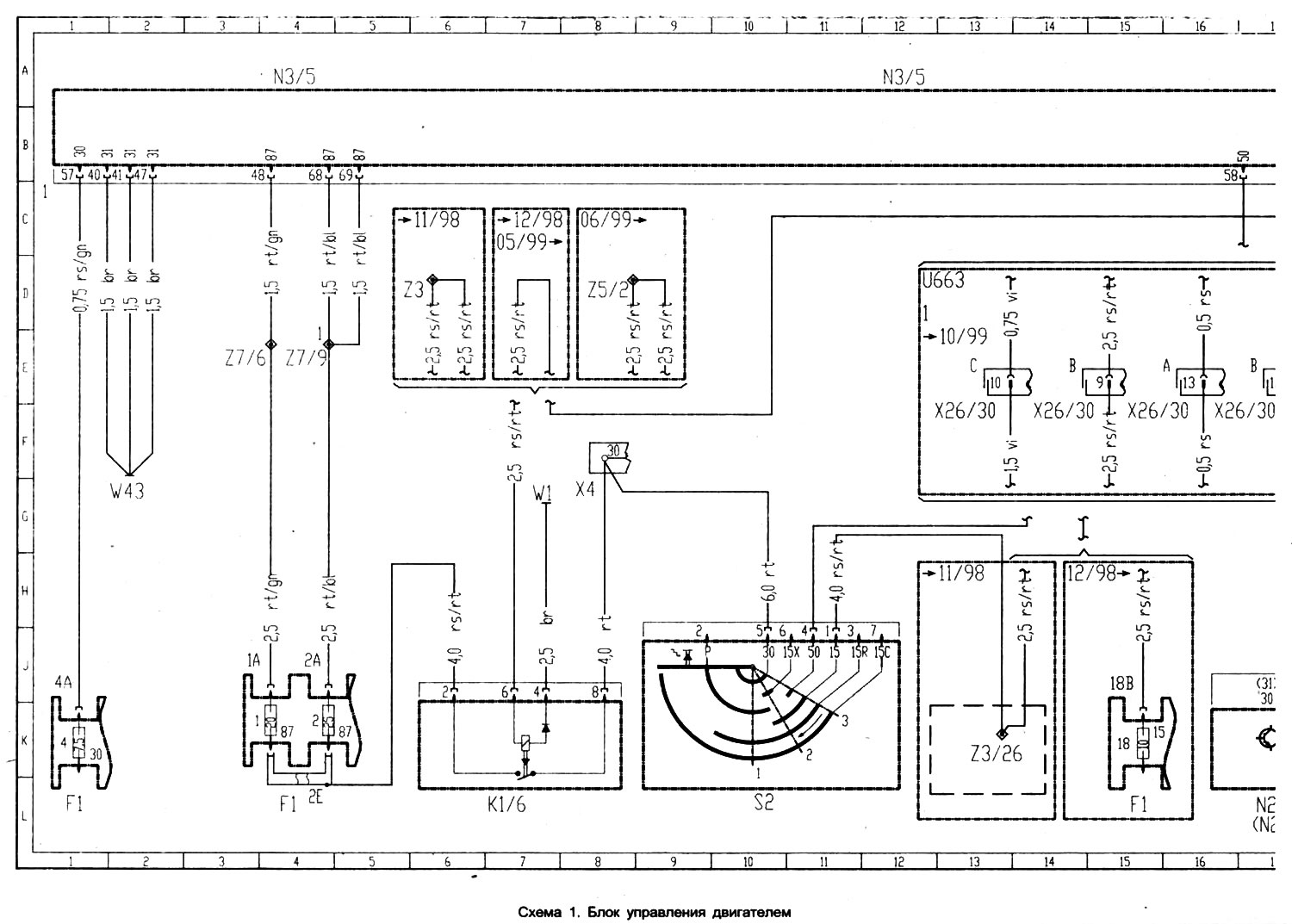

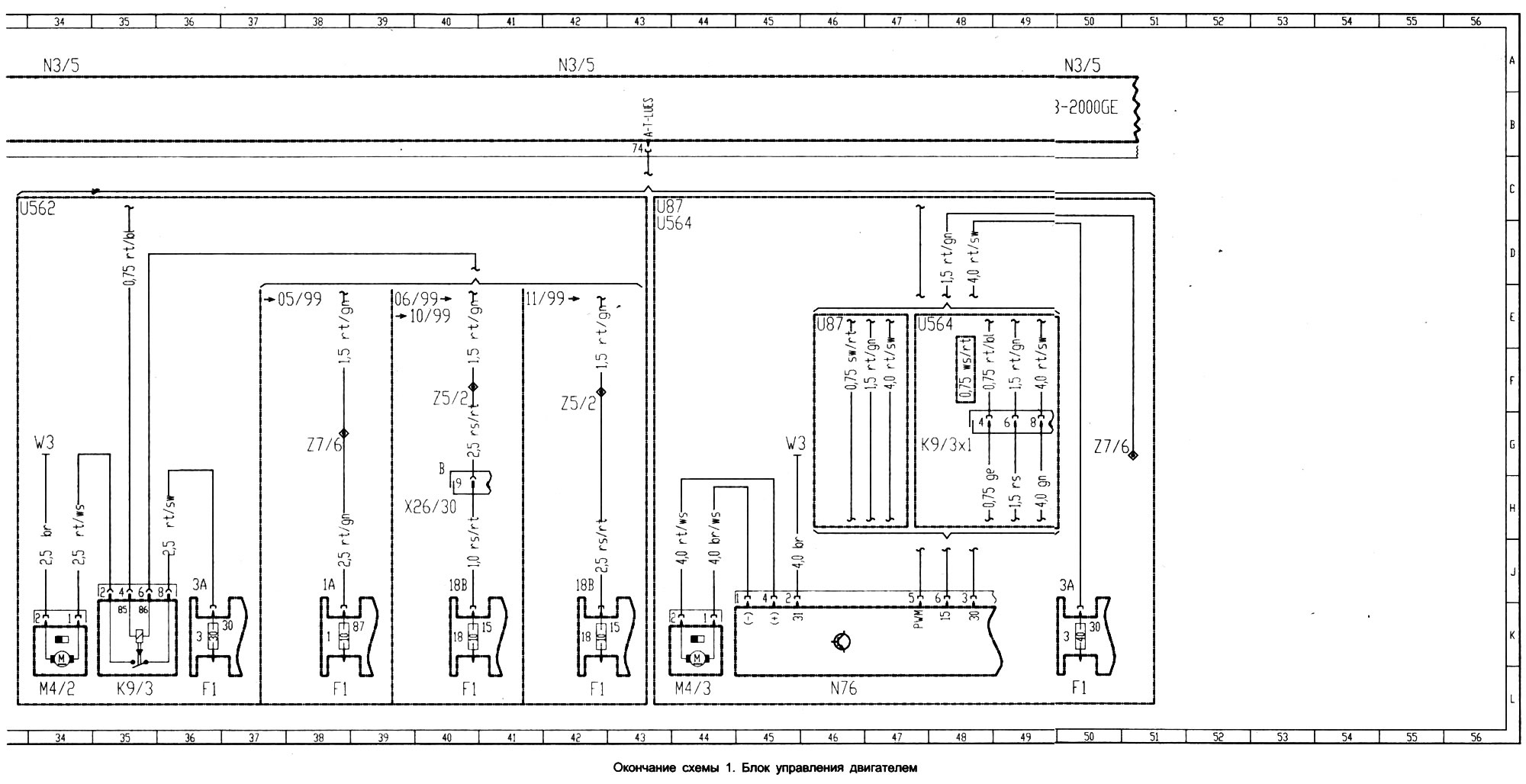

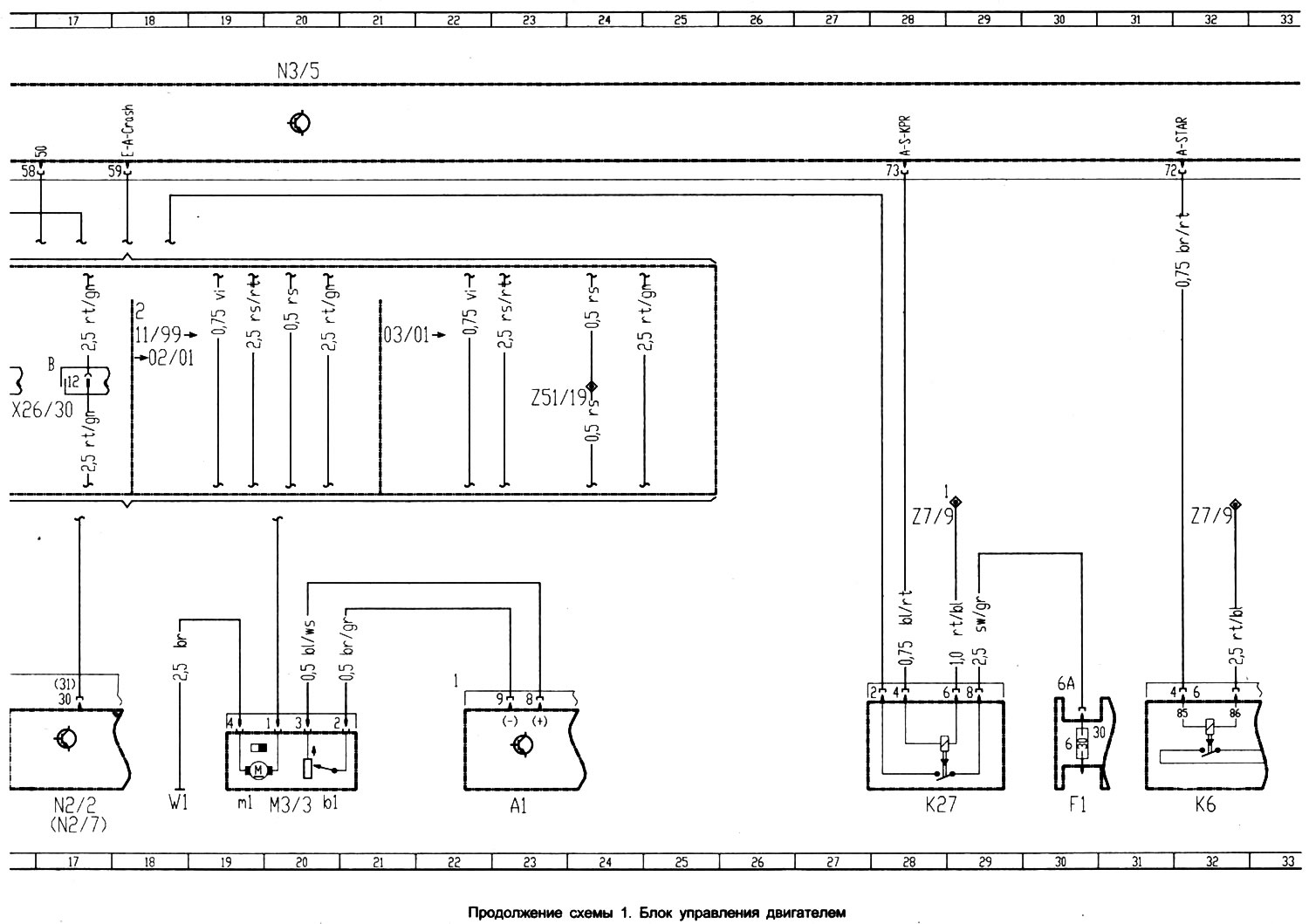

Схема 1. Блок управления двигателем
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
- А1 щиток приборов
- F1 блок предохранителей и реле
- Fn1 предохранитель 1
- Fn2 предохранитель 2
- Fn3 предохранитель 3
- Fn4 предохранитель 4
- Fn6 предохранитель 6
- Fn18 предохранитель 18
- K1/6 реле блока управления двигателем
- K6 реле стартера
- K9/3 реле электрического вентилятора обдува радиатора
- K9/3xl штекер кондиционера
- K27 реле топливного насоса
- M3/3 топливный насос с датчиком указателя запаса топлива
- М3/3blдатчик указателя запаса топлива
- M3/3ml топливный насос.
- M4/2 электродвигатель вентилятора обдува радиатора
- M4/3 вентилятор кондиционера
- N2/2 натяжитель ремней безопасности, подушки безопасности
- N2/7 блок управления натяжителями ремней и подушек безопасности
- N76 блок управления забором воздуха
- S2 замок зажигания и стартера
- U87 кондиционер
- U562 отопитель
- m точка «массы» (-)
- W3 точка «массы» (-) на переднем левом крыле
- W43 точка «массы» (-) на перегородке моторного отсека
- X4 клемма 30
- Z6/20 жгут проводов двигателя/панель приборов
- Z3 клемма 15
- Z3/26 клемма 15, не защищена предохранителем
- Z5/2 клемма 15 (вентилятор)
- Z7/6 клемма 87
- Z7/9 клемма 87
- Z51/19 провод системы самодиагностики двигателя
