Снятие

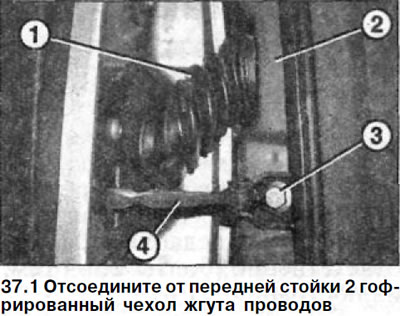

1. Отсоедините от передней стойки 2 гофрированный чехол жгута проводов (см. иллюстрацию).
2. Отсоедините находящийся под чехлом многоконтактный штекер, повернув его вправо.
3. Вывинтите болт 3 и отсоедините ограничитель 4 хода двери от передней стойки (см. иллюстрацию 37.1).

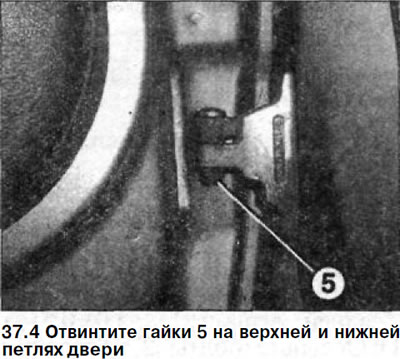

4. Отвинтите гайки 5 на верхней и нижней петлях двери (см. иллюстрацию).
5. Снимите с петель переднюю дверь, действуя вдвоем с помощником.
Установка
Установка двери выполняется в последовательности, обратной снятию.
Моменты затяжки резьбовых соединений:
- ограничитель открытия двери к передней стойке — 30 Нм
- ограничитель двери к двери — 10 Нм
- гайка крепления петли двери — 8 Нм
6. Пригоните установленную дверь.
Пригонка передней двери

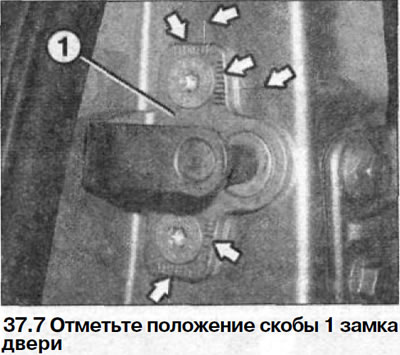

7. Отметьте положение скобы 1 замка двери (см. иллюстрацию). С этой целью на скобе и на центральной стойке нанесены метки (см. стрелки на иллюстрации 37.7). Если нижние метки на центральной стойке не видны, то нанесите новые метки фломастером.
8. Вывинтите болты крепления скобы и снимите скобу.
9. Проверьте ширину зазоров между передней дверью и прилегающими к ней деталями кузова.
Номинальные размеры зазоров:
- Зазор между дверью икрьшом — 5,0±0,5 мм
- Зазор между дверью и передней стойкой — 6,5±0,5мм
- Зазор между передней и задней дверьми — 5,0±0,5мм

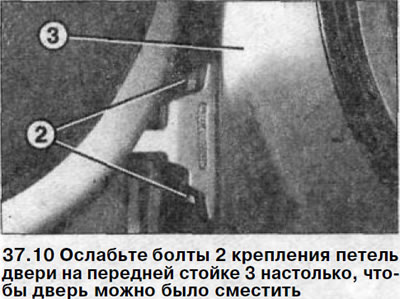

10. Ослабьте болты 2 крепления петель двери на передней стойке 3 настолько, чтобы дверь можно было сместить (см. иллюстрацию).
11. Сместите переднюю дверь настолько, чтобы ширина зазоров соответствовала номинальной, и затяните болты с приложением усилия 32 Нм.

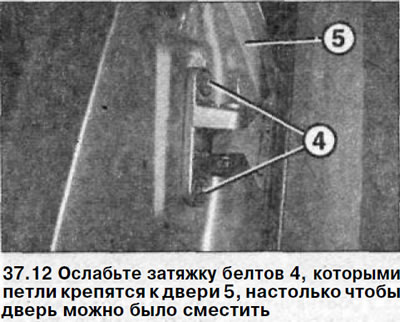

12. Ослабьте затяжку болтов 4, которыми петли крепятся к двери 5, настолько чтобы дверь можно было сместить (см. иллюстрацию).
13. Сместите дверь настолько, чтобы её контур совпадал с контуром крыла или же был ниже его не более чем на 1 мм и затяните болты с приложением усилия 32 Нм.
14. Установите скобу замка так, как она стояла перед снятием, руководствуясь метками. Болты скобы не затягивайте, чтобы скобу можно было сместить, приложив определенное усилие.
15. Закройте дверь и за счет смещения скобы замка пригоните её так, чтобы её контур совпадал с контуром задней двери или же был ниже не более чем на 1 мм.
16. Осторожно откройте дверь и затяните болты крепления скобы замка с приложением усилия 28 Нм.
17. Проверьте посадку и прилегание двери возле оконного проема относительно крыши и передней стойки. При необходимости пригонку двери повторите.
18. Откройте и закройте дверь несколько раз, контролируя легкость хода.

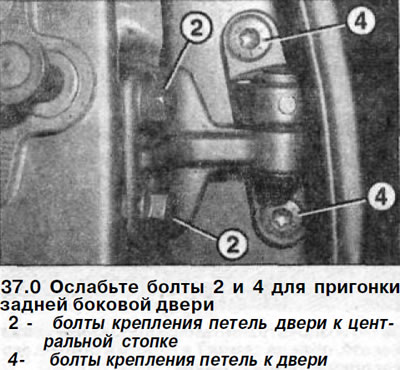

При необходимости пригонку двери повторите. Пригонка задней боковой двери выполняется идентичным способом. Для пригонки двери ослабляются, соответственно, болты 2 и 4 (см. иллюстрацию 37.0).
